Gamme composée de châssis, moteurs et organes de véhicules automobiles en coupe.
Cette gamme très étoffée a été spécialement développée pour l'enseignement technique et professionnel. Ces équipements en coupe présentent un intérêt pédagogique évident puisqu'ils permettent aux étudiants de visualiser très clairement le fonctionnement de systèmes ou sous-systèmes qui ne sont habituellement pas visibles à l'oeil nu, améliorant ainsi leur compréhension sur les phénomènes mis en jeu. Ces modèles en coupe ont un intérêt particulier pour toutes les filières de l'enseignement technique lié au secteur automobile.
Notre gamme de systèmes en coupe comprend :
- Des véhicules automobile complet montés sur châssis mobile
- Des moteurs en coupe de voiture, de camion, à essence, diesel avec carburateur, à injection directe ou indirecte, hybride, électrique montés sur châssis mobile
- Des composants automobile en coupe que l'on retrouve dans les véhicules automobiles ; boites de vitesses en coupe, embrayages, éléments de transmission, systèmes de freinage, suspensions, injecteurs, systèmes d'injection, pompes à injection, turbocompresseurs, etc.
- Des systèmes hydrauliques en coupe ; vannes, pompes, turbines, groupe motopompe ainsi qu'une gamme de composants en coupe utilisés en réfrigération ; groupe frigorifique, compresseurs, etc.
L'ensemble des composants sont soigneusement sectionnés à des feins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux distinguer les différents organes, les coupes, les circuits d'alimentation, de lubrification et de refroidissement etc.
Possibilité de nous fournir des équipements spécifiques pour découpe et traitement sur mesure - Devis sur demande.
Agrandir
Système didactique en coupe sur châssis représentatif d'une boite de vitesse type poids lourds ZF 5HP. La boite de vitesse est montée sur un châssis équipé de roulettes et est entrainée manuellement à l'aide d'une manivelle afin de visualiser la cinématique de l'ensemble.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Système didactique en coupe sur châssis représentatif d'une boite de vitesse de véhicule lourd.Les changements de vitesses sont réalisés à partir d'un levier avec une poignée. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Système didactique en coupe sur châssis représentatif d'une boite de vitesse de véhicule.Les changements de vitesses sont réalisés à partir d'un levier avec une poignée. L'entrainement s'effectue manuellement à l'aide d'un volant.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Système didactique en coupe sur châssis représentatif d'une boite de vitesse de véhicule automobile. Les changements de vitesses sont réalisés à partir d'un levier avec une poignée. L'entrainement s'effectue manuellement à l'aide d'un volant.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir

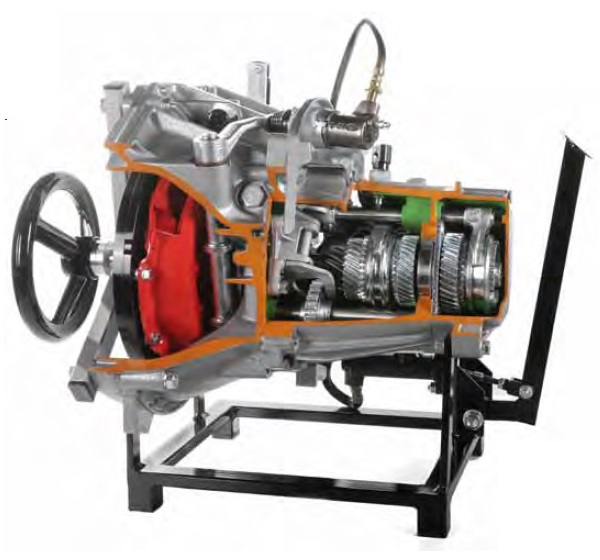

Système didactique en coupe sur châssis représentatif d'une boite de vitesse de véhicule automobile avec embrayage hydraulique fonctionnel (non sectionné). Les changements de vitesses sont réalisés à partir d'un levier mécanique et l'embrayage est engagé en appliquant une pression sur une pédale. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Système didactique en coupe sur châssis représentatif d'une boite de vitesse automatique à 3 rapports + marche arrière en coupe. Le système est entrainé manuellement par une manivelle.
Le système permet aux étudiants de visualiser l'embrayages multidisques, le réducteur épycicloidal, les electrovannes, le convertisseur de couple, etc.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Système didactique en coupe sur châssis représentatif d'une boite de vitesse automatique à 5 rapports + marche arrière en coupe. Le système est entrainé manuellement par une manivelle.
Le système permet aux étudiants de visualiser l'embrayages multidisques, le réducteur épycicloidal, les electrovannes, le convertisseur de couple, etc.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Boite de vitesse automatique ZF 5HP 4WD en coupe permettant aux étudiants de visualiser clairement les composants mécaniques de la boite de vitesse.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Modèle en coupe de boîte de vitesse assistée électroniquement dans laquelle la commande du conducteur est convertie en mouvement au niveau du manchon baladeur du synchroniseur au moyen de leviers similaires à ceux d'une boîte de vitesse mécanique mais commandé par des actionneurs électropneumatiques, électro hydrauliques ou électromagnétiques.
Agrandir
Boîte de vitesse spécifique permettant d'obtenir en continu un nombre infini de rapports de vitesse effectifs entre une valeur maximum et minimum.
Le changement de rapport s'effectue à l'aide de deux poulies à courroie trapézoïdale disposées perpendiculairement à leur axe de rotation, avec une courroie trapézoïdale entre elles.
Agrandir
Modèle didactique représentatif d'un injecteur pompe en coupe.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Cette maquette didactique permet de mettre en évidence le fonctionnement du circuit d'alimentation d'un véhicule à carburateur fonctionnant au gaz de pétrole liquéfié 'GPL'.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Maquette didactique d'étude d'un système d'Injection séquentielle GPL pour moteur à essence avec injection électronique multipoint.
Agrandir
Modèle didactique en coupe représentatif d'une pompe à injection diesel haute pression type Bosch CP3.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants, les coupes, les circuits d'alimentation, de lubrification, etc.
Agrandir
Modèle en coupe didactique d'une pompe à injection avec 6 cylindres en ligne et régulateur centrifuge.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Cette pompe existe également en version à 4 cylindres Ref 10181M.
Agrandir
Modèle en coupe d'une pompe a injection rotative CAV DPA-DPS.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Modèle didactique représentatif d'une pompe à injection en coupe pour véhicule de taille moyenne (FIAT, Mercedes) avec régulateur de régime pneumatique.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Modèle didactique représentatif d'une pompe à injection monocylindre.
L'ensemble est soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Modèle didactique représentatif d'une pompe d'injection radiale distributrice type Bosch VP44 a régulateur électronique.
L'ensemble est soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants et le cheminement du combustible.
Agrandir
Maquette didactique d'injecteurs en coupe représentative de deux modèles d'injecteurs (à injection directe et indirecte) permettant aux élèves de visualiser clairement les composants et le fonctionnement des injecteurs.
Agrandir
Système didactique en coupe de table représentatif d'un système d'injection diesel Common rail. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Système didactique en coupe de table représentatif d'une Pompe à injection rotative Bosch diesel. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Maquette pédagogique en coupe de table représentative d'un carburateur automobile simple corps. L'ensemble est soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Modèle en coupe d'un circuit d'alimentation de moteur essence.
L'ensemble a été soigneusement sectionné à des feins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants et le circuit d'alimentation.
Agrandir
Maquette pédagogique en coupe représentative d'une pompe a carburant électrique
Agrandir
Maquette pédagogique en coupe représentative d'une pompe a carburant mécanique
Agrandir
Maquette pédagogique représentative d'un circuit de refroidissement en coupe.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Maquette pédagogique représentative d'un circuit de lubrification en coupe.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Maquette pédagogique représentative d'une pompe à huile à bride de direction assistée.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Maquette pédagogique en coupe représentative d'un turbocompresseur à géométrie variable en coupe avec moteur électrique de commande.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
