Gamme composée de châssis, moteurs et organes de véhicules automobiles en coupe.
Cette gamme très étoffée a été spécialement développée pour l'enseignement technique et professionnel. Ces équipements en coupe présentent un intérêt pédagogique évident puisqu'ils permettent aux étudiants de visualiser très clairement le fonctionnement de systèmes ou sous-systèmes qui ne sont habituellement pas visibles à l'oeil nu, améliorant ainsi leur compréhension sur les phénomènes mis en jeu. Ces modèles en coupe ont un intérêt particulier pour toutes les filières de l'enseignement technique lié au secteur automobile.
Notre gamme de systèmes en coupe comprend :
- Des véhicules automobile complet montés sur châssis mobile
- Des moteurs en coupe de voiture, de camion, à essence, diesel avec carburateur, à injection directe ou indirecte, hybride, électrique montés sur châssis mobile
- Des composants automobile en coupe que l'on retrouve dans les véhicules automobiles ; boites de vitesses en coupe, embrayages, éléments de transmission, systèmes de freinage, suspensions, injecteurs, systèmes d'injection, pompes à injection, turbocompresseurs, etc.
- Des systèmes hydrauliques en coupe ; vannes, pompes, turbines, groupe motopompe ainsi qu'une gamme de composants en coupe utilisés en réfrigération ; groupe frigorifique, compresseurs, etc.
L'ensemble des composants sont soigneusement sectionnés à des feins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux distinguer les différents organes, les coupes, les circuits d'alimentation, de lubrification et de refroidissement etc.
Possibilité de nous fournir des équipements spécifiques pour découpe et traitement sur mesure - Devis sur demande.
Agrandir
Maquette pédagogique en coupe représentative d'un bi-turbo séquentiel
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Système didactique en coupe de table représentatif d'un turbocompresseur avec soupape de décharge. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants, les coupes, les circuits d'alimentation, de lubrification et de refroidissement etc.
Agrandir

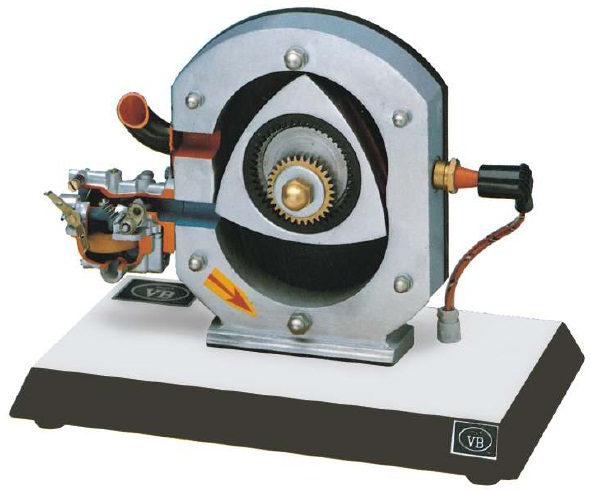

Maquette didactique en coupe de table représentatif d'un moteur rotatif de Wankel avec carburateur. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants. Pendant la phase de compression une lumière s'allume pour simuler l'allumage de l'essence.
Agrandir
Modèle en coupe représentatif d'une dynamo.
L'ensemble est monté sur un socle et la dynamo peut être entrainnée manuellement par une manivelle afin que les étudiants puissent visualiser la cinématique du système.
Agrandir
Représentation didactique d'un système d'allumage composé d'un distributeur, d'une bobine d'allumage et d'une bougie raccordées ensemble par des câbles haute tension. Le distributeur est actionné par un volant manuel et est soigneusement sectionné pour montrer les plots de contact et l'avance automatique (centrifuge).
Agrandir
Modèle en coupe représentatif d'un démarreur automobile monté sur socle.
Existe en version avec réducteur d'engrenage sous la ref 10071.
Agrandir
Modèle en coupe représentatif d'un alternateur de véhicule automobile à simple flux de refroidissement monté sur socle.
Agrandir
Modèle en coupe représentatif d'un alternateur de véhicule automobile à double flux de refroidissement monté sur socle.
Agrandir
Modèle représentatif d'une Dynamo de véhicule automobile en coupe monté sur socle.
Agrandir
Illustration du type d'embrayage monodisque le plus communément utilisé dans les véhicules de tourisme. Son fonctionnement peut être clairement observé en appuyant sur la pédale d'embrayage tout en entrainant manuellement en rotation le volant d''inertie à l'aide de la poignée prévue à cet effet.
Agrandir
Illustration du type d'embrayage double à actionnement hydraulique et mécanique.
Agrandir
Ce modèle pédagogique permet de montrer le fonctionnement d'un convertisseur de couple.
Agrandir
Ce modèle pédagogique permet de montrer très clairement et de manière didactique le fonctionnement d'une direction assistée automobile.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants, les transformateurs de mouvement, le moteur électrique, le circuit électronique de régulation, l'arbre de direction, etc.
L'ensemble est placé sur un châssis support mécano soudé à placer sur une table.
Agrandir
Banc didactique représentatif d'un ensemble de transmission du type de celui monté sur la plupart des véhicules 4x4 tout terrain. Les différents composants sont présentés en éclaté réel en coupe, raccordés ensemble afin de permettre aux étudiants de comprendre facilement et rapidement leur fonctionnement. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants, les coupes, les circuits de transmission.
Agrandir
Pont arrière de véhicule complet avec différentiel, arbres de roues motrices et freins à tambour arrière. L'ensemble est soigneusement découpé afin de montrer aux étudiants le fonctionnement du différentiel ou les engrenages planétaires, la couronne et les pignons sont clairement visibles. Un des freins à tambour et un des cylindres du pont sont également sectionnés.
Agrandir
Modèle en coupe d'un frein a disque de camion IVECO à commande pneumatique
Agrandir
Modèle en coupe d'un essieu arrière de poids lourd avec différentiel de blocage. L'ensemble est soigneusement découpé afin de montrer aux étudiants la cinématique de l'ensemble et le fonctionnement des différentiels. L'ensemble est monté sur un châssis rotatif équipé dd roulettes afin de faciliter le déplacement du système dans l'atelier.
Agrandir
Train avant de véhicule complete comprenant les organes de freinage, suspension et direction.
L'ensemble est monté sur un châssis rotatif équipé de 4 roulettes afin de faciliter le déplacement du système dans l'atelier.
Agrandir
Système didactique en coupe sur châssis à roulettes représentatif d'un essieu arrière de véhicule automobile. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir

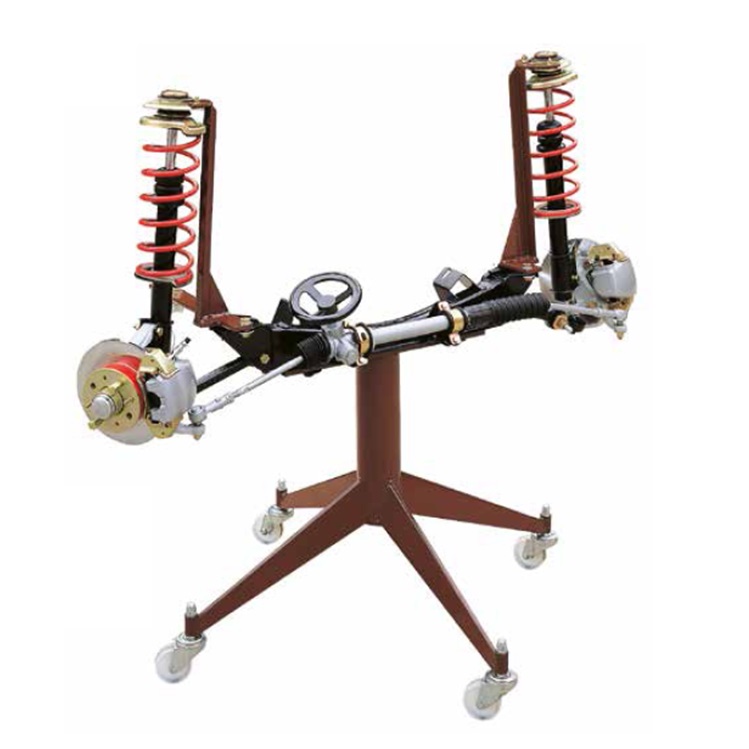

Système didactique en coupe sur châssis à roulettes représentatif d'une direction avec suspension Mc Pherson de véhicule automobile. L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
Agrandir
Système didactique fonctionnel d'étude d'une direction à assistance électrique (EPS) avec suspensions de type McPherson.
Toutes les informations utilisées par la direction (vitesse du véhicule, alternateur, conduite en ville, effort au niveau de la direction) peuvent être modifiées par l'utilisateur.
Un groupe d'instrumentation et deux afficheurs indiquent toutes les informations relatives au fonctionnement.
Agrandir
Modèle représnetatif d'un amortisseur hydraulique type Mc Pherson
Agrandir
Boitier de direction à vis globique en coupe permettant aux élèves de visualiser clairement le fonctionnement d'un boitier direction.
Agrandir
Boitier de direction à vis sans fin et secteur denté en coupe permettant aux élèves de visualiser clairement le fonctionnement d'un boitier direction.
Agrandir
Boitier de direction à recirculation de billes en coupe permettant aux élèves de visualiser clairement le fonctionnement d'un boitier direction.
Agrandir

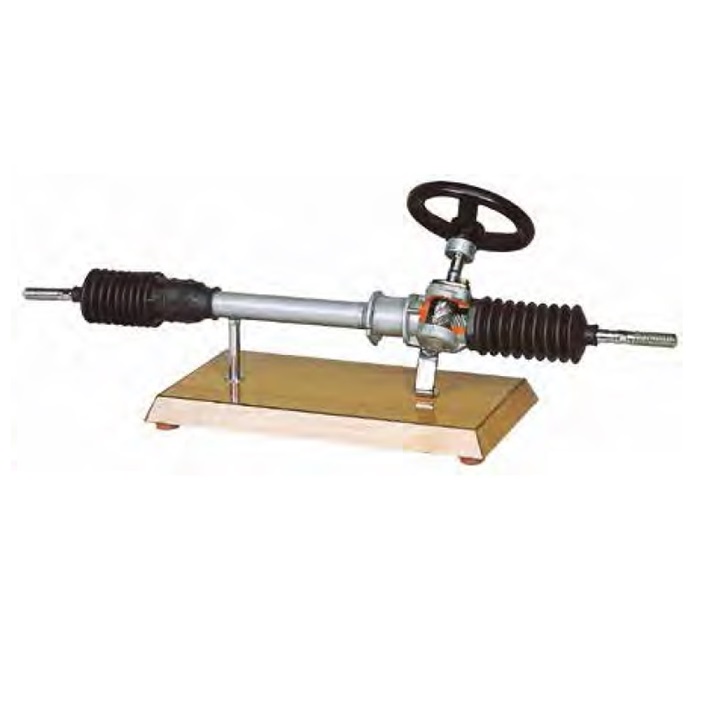

Boitier de direction à crémaillère en coupe permettant aux élèves de visualiser clairement le fonctionnement d'un boitier direction à vis globique
Agrandir
Mécanisme de direction assistée à circulation de billes en coupe permettant aux élèves de visualiser clairement le fonctionnement d'un mécanisme d'assistance à la direction.
Agrandir

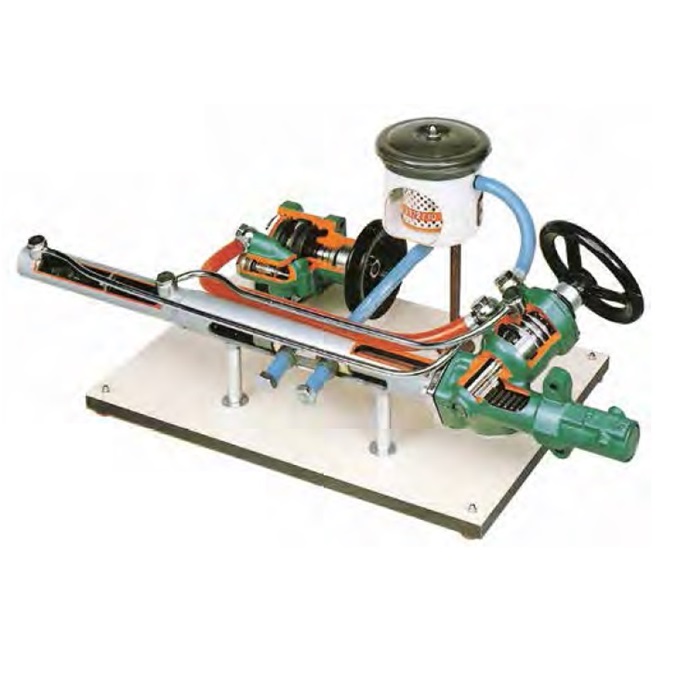

Mécanisme de direction assistée à crémaillère en coupe permettant aux élèves de visualiser clairement le fonctionnement d'un mécanisme d'assistance à la direction à crémaillère
Agrandir
Panneau didactique représentatif d'un système moderne de freinage ABS pour automobiles. Tous les composants du système de freinage sont montrés sous forme d'éclaté en coupe et raccordés ensemble pour permettre aux étudiants de comprendre facilement le fonctionnement d'un système de freinage ABS.
L'ensemble a été soigneusement sectionné à des fins pédagogiques et peint en différentes couleurs afin que l'on puisse mieux en distinguer les divers composants.
