Agrandir Banc didactique permettant une approche expérimentale et quantitative sur les sollicitations simples et composées, permettant d'introduire et de valider les hypothèses sur la théorie des poutres.
Cet appareil utilise des poutres en mousse appareillées, permettant d'appréhender beaucoup plus facilement et de façon plus concrète :
- l'intérêt et les conséquences des hypothèses de la résistance des matériaux
- l'identification des sollicitations simples et composées
- l'approche expérimentale du comportement des matériaux dans le domaine élastique
- la détermination des contraintes et des déformations dans le cas des sollicitations simples et composées.
- la mécanique des milieux continus
Le banc est fourni complet avec deux poutres de sections différentes (circulaire et carrée), des dispositifs de mise en charge des poutres en traction, en flexion ou en torsion simple ou de manière combinée.
Un vernier et une règle déplaçable le long de la poutre associée au quadrillage tracé sur la poutre permettent de réaliser des mesures et de valider les hypothèses sur la théorie des poutres.
Une webcam avec son support sont fournis afin de réaliser des démonstrations en cours en projetant à l'aide d'un rétroprojecteur sur un écran la déformation de la poutre sollicitée tout en la comparant à des images de simulations numériques fournies.

Agrandir Banc didactique universel d'étude de la flexion de poutres de table (ancienne ref SM104) conçu pour permettre aux étudiants d'effectuer des études poussées sur le fléchissement et la réaction des poutres en appuis simple et les poutres cantilever.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Jeu de poutres complémentaires pour banc de flexion SM1004

Agrandir Poutre équipée de jauges pour essai en flexion pour banc de flexion SM1004.
Poutre en acier avec huit jauges de déformation montées en demi-ponts espacées sur l'axe longitudinal de la poutre afin d'étudier les déformations en différents points le long d'une poutre en appui simple et en porte-à-faux.

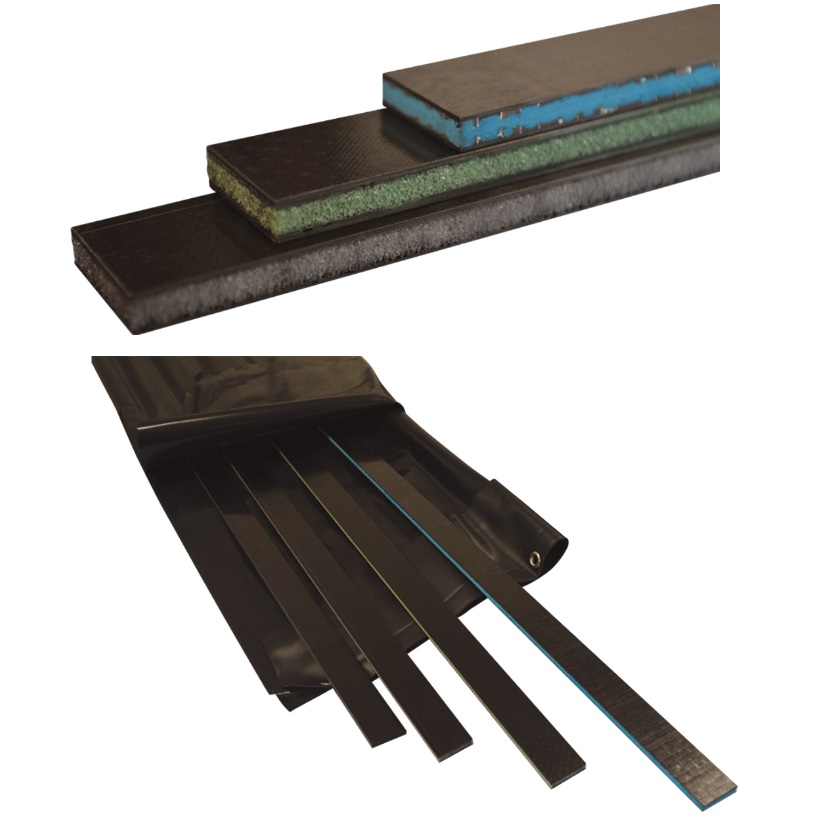

Agrandir Jeu de 4 poutres composites fibres de carbone-époxy à orientation de renfort variable

Agrandir Jeu de 4 poutres composites a structure sandwich fibres de carbone

Agrandir Jeu de 3 poutres composites en fibre de Carbone-Epoxy à rigidité variable

Agrandir Banc didactique d'étude de la flexion des poutres de table constitué d'une base profilée en aluminium avec supports mobiles équipés de cellules de charge numériques permettant également de mesurer la hauteur des supports pour par exemple imposer un déplacement. Les supports peuvent être montés avec des bords à couteaux ou des plaques de fixation dont l'une permet de réaliser un encastrement. Une poutre en acier et deux crochets de poids sont fournis, ainsi que deux comparateurs analogiques pour mesurer les fléchissements de la poutre. Les comparateurs sont montés sur des tiges de support mobiles pour mesurer précisément la position le long de la poutre.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Jeu de poutres complémentaires pour l'étude d'une poutre composite composé d'une poutre composite à âme bois et peaux aluminium, d'une poutre bois et d'une poutre aluminium.

Agrandir Banc didactique d'études avancées sur la flexion des poutres en version numérique de table permettant de réaliser une gamme très vaste d'expériences sur la flexion des poutres afin de mesurer les réactions aux appuis, les fléchissements et les rotations de poutres simplement supportées, encastrées et de poutres continues à deux portées. Le système de fixation à l'extrémité offre également la possibilité de travailler sur des cantilevers simples ou avec appuis. De plus, l'effet de l'enfoncement des supports sur une poutre continue peut être étudié. Trois piliers mesurent les réactions sur les appuis à l'aide d'indicateurs de charges numériques. Trois comparateurs numériques montés sur supports mesurent le fléchissement de la poutre le long de sa longueur. Fourni avec interface d'acquisition de données et logiciel, Un jeu de poutres est fourni en standard et des poutres spécifiques sont fournies en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Jeu de 8 poutres de flexion complémentaires

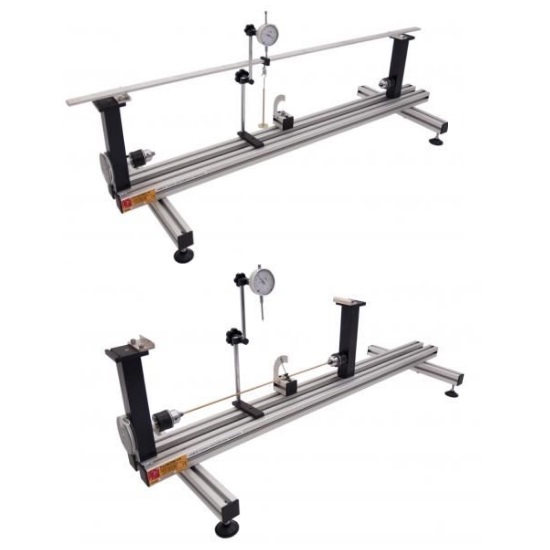

Agrandir Banc didactique d'étude de la flexion et de la torsion de table permettant de réaliser de nombreuses expériences sur une large gamme de poutres soumises à des sollicitations de torsion ou de flexion dans le domaine élastique. Les étudiants s'approprient les thèmes relatifs à l'équation du moment fléchissant, la rigidité de torsion, le module de rigidité, l'angle de torsion, le moment d'inertie, établissent des graphiques et comparent les valeurs mesurées expérimentalement avec les valeurs théoriques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

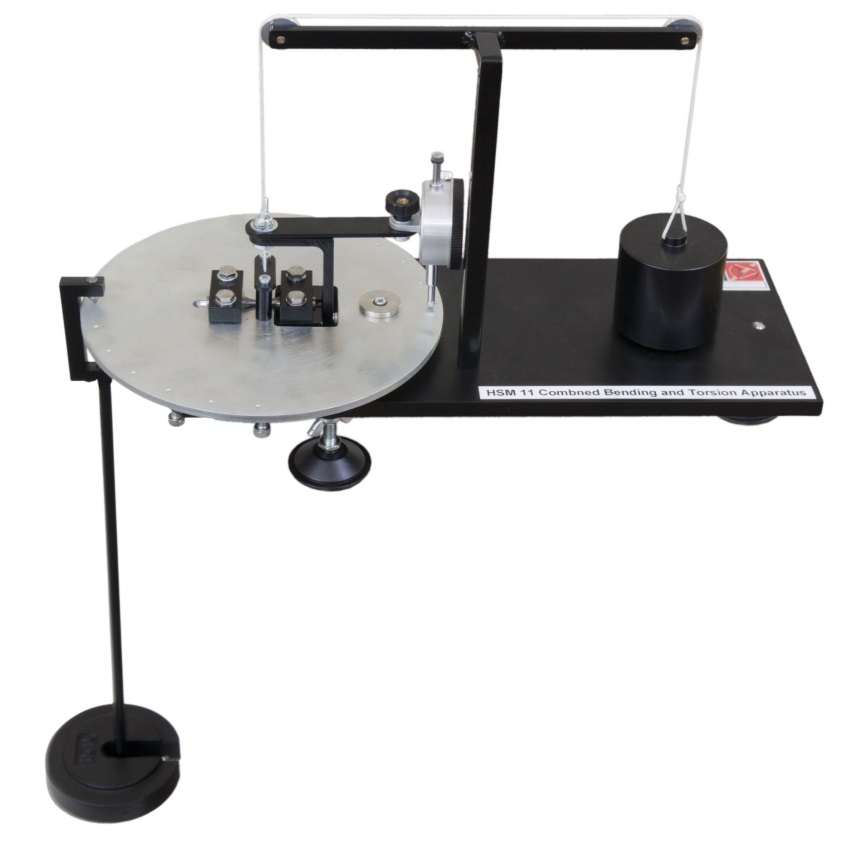

Agrandir Appareil didactique d'étude de la flexion - torsion combinée de table permettant la détermination des contraintes de flexion et de torsion combinées entrainant la rupture élastique d'une éprouvette. Le banc permet une comparaison avec les théories semi empiriques sur la rupture telles que la méthode des contraintes principales de Rankine, des contraintes de cisaillement de Guest et l'énergie de déformation de Haigh.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Jeu de dix éprouvettes en acier doux et une barre de 300 mm

Agrandir Jeu de dix éprouvettes en laiton et une barre de 300 mm

Agrandir

Agrandir Banc didactique d'étude de la rigidité des matériaux et des poutres de table permettant de réaliser des essais de flexion 3 points afin d'effectuer des études sur la raideur en flexion de différents matériaux de même section transversale (Module d'Young - Raideur) et sur la la raideur d'un matériau unique avec différentes géométries de section transversale (Moment d'inertie -valeur 'I').
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Jeu de composants optionnel supplémentaires permettant d'étendre la gamme d'expérimentation du banc d'étude de la rigidité des matériaux et des structures TE16.

Agrandir Jeu de composants et d'éprouvettes supplémentaires permettant de réaliser des essais de torsion dans le domaine élastique avec le banc d'étude de la rigidité des matériaux et des structures TE16.

Agrandir Appareil didactique d'étude de la torsion de barres de table permettant l'application d'un couple de torsion à l'aide d'une tête de torsion mobile, la mesure de l'angle de torsion d'une éprouvette et la détermination du module de rigidité de différents matériaux en torsion. Différents essais sont réalisés en fonction du type de matériau et du moment d'inertie de la section des éprouvettes,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil didactique d'étude de la flexion déviée d'une poutre de table (ancienne ref SM103) conçu pour permettre aux étudiants d'effectuer des études sur la flexion déviée de poutres cantilevers asymétriques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil didactique d'étude de la flexion déviée d'une poutre de table permettant d'étudier la flexion déviée d'une poutre cantilever non symétrique sous charges variables. L'appareil permet d'étudier le cercle de Mohr, les déplacements horizontaux et verticaux, les moments d'inertie, la position du centre de cisaillement d'une poutre non symétrique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil didactique d'étude du flambement des poutres (ancienne ref SM105) permettant de mettre en évidence les différents modes de flambement (l'affaissement élastique ou déformation) de colonnes élancées soumise à un effort de compression.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Jeu de 10 poutres supplémentaires pour notre appareil d'étude du flambement SM1005.

Agrandir Jeu de 4 poutres composites fibres de carbone-époxy à orientation de renfort variable

Agrandir Jeu de 4 poutres composites a structure sandwich fibres de carbone

Agrandir Jeu de 3 poutres composites en fibre de Carbone-Epoxy à rigidité variable

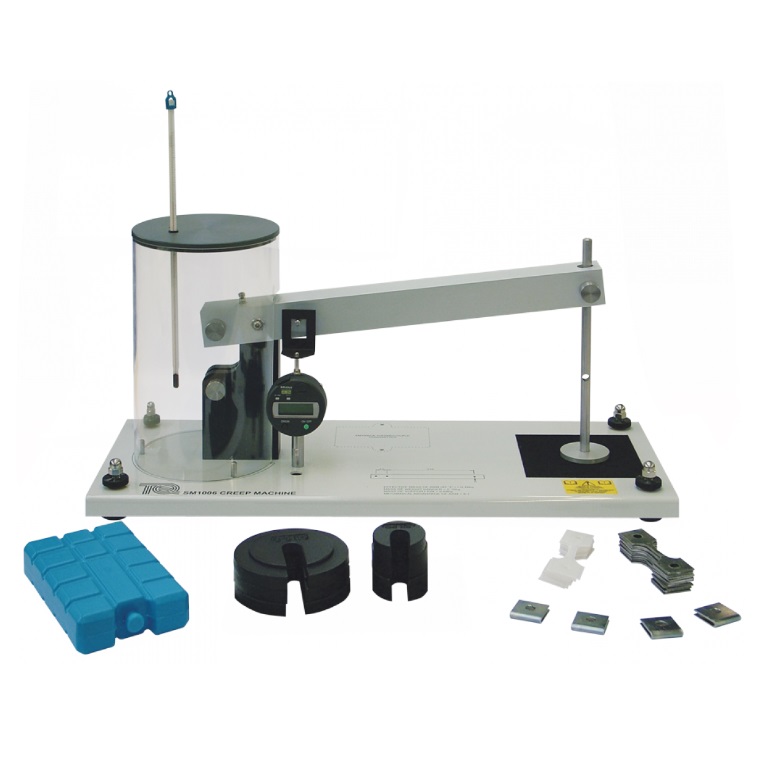

Agrandir Appareil didactique d'étude du fluage de table (ancienne ref SM106) permettant de démontrer le phénomène de fluage sous différentes conditions et avec différents matériaux.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Eprouvette d'essai de fluage en plomb pour utilisation avec notre banc d'étude du fluage SM1006.

Agrandir Eprouvette d'essai de fluage en polypropylène pour utilisation avec notre banc d'étude du fluage SM1006.
