Agrandir Banc pédagogique modulaire de laboratoire avec instrumentation complète pour raccordement à chacun des modules optionnels de la gamme d'étude sur les écoulements compressibles F300.
Station d'accueil constituée d'une console de mesure et d'alimentation Fournisant un débit réglable en air comprimé pour tous les modules pédagogiques de cette gamme proposés en complément.
Le banc selon les modules choisis permet de réaliser de nombreux travaux pratiques (TP) en toute sécurité sur les principes fondamentaux des écoulements compressibles, des turbines et réaliser différentes expériences en transfert de chaleur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil pédagogique d'étude des caractéristiques des tuyères (ancienne ref F790) comprenant différentes tuyères convergentes et convergentes-divergentes conçues pour obtenir des écoulements jusqu'à Mach 1 au col et des vitesses supersoniques en aval.
Les pressions d'air en entrée et sortie, les températures et les débits d'air sont mesurées au moyen de l'instrumentation équipant le banc didactique de base F300 et du Appareil pédagogique F300A.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil pédagogique d'étude de la répartition de la pression dans les tuyères (ancienne ref F810) comprenant trois tuyères différentes conçues pour obtenir des écoulements jusqu'à Mach 1 au col et des vitesses supersoniques en aval ayant le même diamètre au col, deux tuyères convergentes-divergentes possédant des sections divergentes différentes et une tuyère convergente. Les trois tuyères sont équipées de prises de mesure de pression statique axiales placées dans les parties convergente et divergente et au col de chaque tuyère. L'instrumentation du Appareil de base F300 et du Appareil F300B permet les mesures des températures, pressions et débit.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil pédagogique composé d'une turbine à action avec quatre tuyères séparées (ancienne ref F800), avec vannes de contrôle, une vanne d'étranglement et un dynamomètre à courroie. Les températures en entrée et en sortie de la turbine sont mesurées afin de déterminer l'augmentation de température liée au passage par la turbine. Les pressions et les températures en entrée et en sortie, le débit massique d'air, le couple sur l'arbre de la turbine et sa vitesse sont mesurés au moyen de l'instrumentation du banc didactique de base F300 et du Appareil F300C.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil pédagogique d'étude d'une micro turbine a réaction composé d'une turbine à réaction à deux jets, mono-étagé et de type radial avec une vanne d'étranglement et un dynamomètre à courroie. Les températures en entrée et en sortie de la turbine sont mesurées afin de déterminer la chute de température liée au passage par la turbine. Les pressions et les températures en entrée et en sortie, le débit d'air, le couple sur l'arbre de la turbine et sa vitesse sont mesurés au moyen de l'instrumentation du banc didactique de base F300 et du Appareil F300D.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil pédagogique d'étude d'un lit fluidisé composé d'une chambre cylindrique en verre avec à la base une plaque de distribution d'air permettant à un lit (particules granuleuses fournies avec le Appareil) d'être fluidisé par contrôle et mesure du débit d'air. Un système de chauffage cylindrique de puissance réglable et mesurée et possédant un thermocouple de surface peut être introduit dans le cylindre à tout niveau que ce soit dans ou à l'extérieur du lit et ceci afin de déterminer le taux transfert de chaleur local. Une prise de pression avec système de déplacement, associé à un thermocouple permettent de mesurer la pression et la température à tout niveau du lit. Les pressions, les températures, le débit d'air, sont mesurées au moyen de l'instrumentation du banc pédagogique de base F300 et du Appareil F300E.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil pédagogique composé d'un tube tourbillonnaire fonctionnant avec de l'air comprimé et possédant deux sorties réglables afin de faire varier la proportion entre les débits chaud et froid en sortie du tube. L'influence de la pression d'alimentation en air comprimé sur les performances d'un tel système de réfrigération peut être étudiée. Les pressions, les températures, le débit d'air, sont mesurés au moyen de l'instrumentation du banc didactique de base F300 et du Appareil F300F.
[b]Le banc permet de réaliser les travaux pratiques (TP) suivants:[/b]
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Appareil pédagogique d'étude des pertes de charges dans les fluides compressibles composé d'un ensemble de quatre tubes droits de diamètres différents avec des prises de pression aux extrémités afin de déterminer les pertes de charge dans une conduite droite en fonction du nombre de Reynolds. Il permet d'étudier les pertes de charges sur un élargissement brusque, un rétrécissement brusque et un coude. Les pressions et le débit d'air, sont mesurés au moyen de l'instrumentation du banc didactique de base F300 et du Appareil optionnel F300G.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

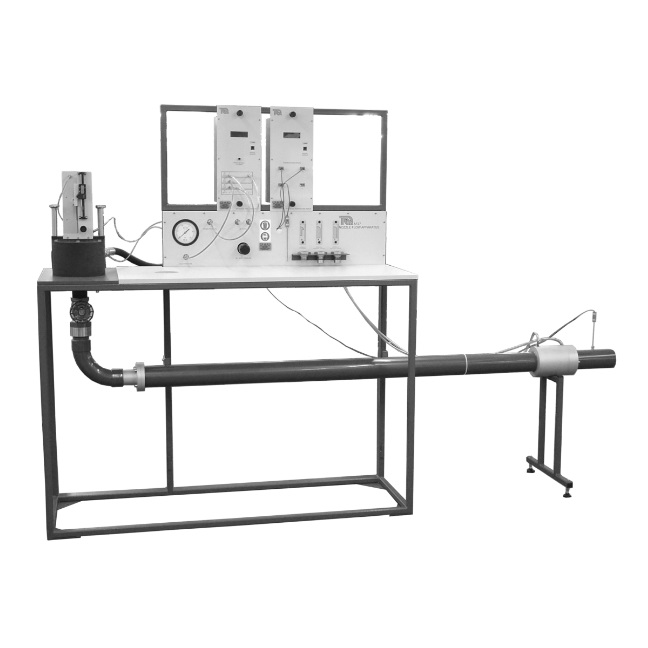

Agrandir Banc didactique d'étude des écoulements dans une tuyère monté monté au sol, conçu pour démontrer les phénomènes thermodynamiques et de mécanique des fluides de détente adiabatique de l'air dans les tuyères subsoniques et supersoniques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Compresseur d'air avec réservoir pour utilisation avec l'appareil d'étude des écoulements dans les tuyères AF27.

Agrandir Banc pédagogique d'étude d'une turbine à vapeur de liquide frigorigène de laboratoire constitué d'un générateur de vapeur compact représentatif des systèmes utilisés dans l'industrie mais à un cout de fabrication et d'entretien très inférieur permettant de démontrer, à l'échelle du laboratoire, la possibilité d'obtenir une puissance mécanique à partir de vapeur et en option à partir du rayonnement solaire.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Kit d'installation de collecteur solaire fourni avec tous les composants nécessaires pour fonctionner avec le banc pédagogique d'étude d'une turbine à vapeur de fréon F823.

Agrandir Banc d'essai pédagogique d'une turbine à gaz de turboréacteur à un arbre complètement autonome utilisant du kérosène comme combustible.
Ce banc didactique permet de réaliser de nombreuses études et travaux pratiques (TP) sur la performance de la poussée d'un réacteur:
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Equipement basé sur le banc pédagogique d'étude d'un turboréacteur (GT100), ce banc didactique possède une section de postcombustion pour effectuer une étude approfondie sur le fonctionnement d'une turbine à gaz.
Ce banc didactique permet de réaliser de nombreuses études et travaux pratiques (TP) sur la performance de la poussée d'un réacteur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Banc pédagogique autonome d'étude d'une turbine à gaz à deux arbres complètement instrumenté utilisant du kérosène comme combustible. Les capacités expérimentales de cet appareil permettent des études poussées sur les principes et la performance des turbines à gaz bi-arbres. Une attention particulière est portée sur la sécurité de l'installation.
Ce banc didactique permet de réaliser de nombreuses études sur les performances des turbines à gaz bi-arbres.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Banc pédagogique permettant d'effectuer des études sur les compresseurs mono étagé sur une large gamme de pressions de service et fourni avec une instrumentation complète permettant la mesure de la puissance d'entrainement mécanique, de la puissance électrique du moteur de l'arbre, de la vitesse du compresseur et de déterminer le rendement isothermique et volumétrique du compresseur.
Un système d'acquisition de données ref FC860A est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

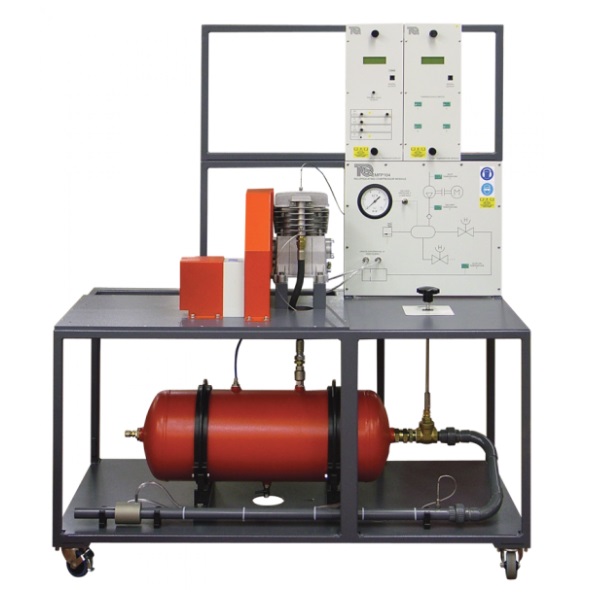

Agrandir Banc didactique permettant d'effectuer des études sur les compresseurs bi étagé (avec et sans refroidisseur intermédiaire) sur une large gamme de pressions de service et fourni avec une instrumentation permettant une analyse détaillée des performances du compresseur.
Fourni avec manuel d'exploitation pédagogique complet

Agrandir Banc pédagogique d'étude d'un compresseur bi étagé à piston mobile permettant d'effectuer des études sur le fonctionnement et la performance d'un compresseur mono-étagé, bi-étagé avec refroidisseur intermédiaire. Couvre également les bases sur la théorie des machines thermiques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Indicateur Maihak optionnel pour utilisation avec le banc pédagogique d'essais de compresseurs GT103 permettant d'effectuer le tracé des diagrammes de P-V.

Agrandir Banc pédagogique d'étude d'un compresseur à piston permettant aux étudiants d'étudier et d'effectuer des essais sur un compresseur à piston afin de comprendre son fonctionnement, effectuer des relevés de mesures et calculez ses performances.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Banc pédagogique d'étude d'un compresseur centrifuge permettant aux étudiants d'étudier et d'effectuer des essais sur un compresseur centrifuge (soufflante) afin de comprendre son fonctionnement, effectuer des relevés de mesures et calculez ses performances.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Agrandir Cet équipement fournit la puissance motrice ainsi que l'instrumentation de mesure de couple, de vitesse et de puissance à notre gamme modulaire de bancs pédagogiques d'étude de machines hydrauliques.

Agrandir Banc didactique d'étude de réacteur à propulsion permettant d'étudier le fonctionnement d'un statoréacteur et d'un pulsoréacteur. Ensemble constitué d'un statoréacteur subsonique à combustible gazeux permettant des études sur la poussée, la traînée, la consommation spécifique de carburant et la distribution de pression axiale au travers d'un réacteur. Le banc est également fourni avec un pulsoréacteur à combustible gazeux sans aucune partie mobile. Il intègre toute l'instrumentation et les organes de sécurité nécessaires sur un panneau de commande ainsi qu'une balance sur laquelle peuvent placés à tour de rôle chacun des réacteurs.
Fourni avec manuel d'exploitation pédagogique complet
