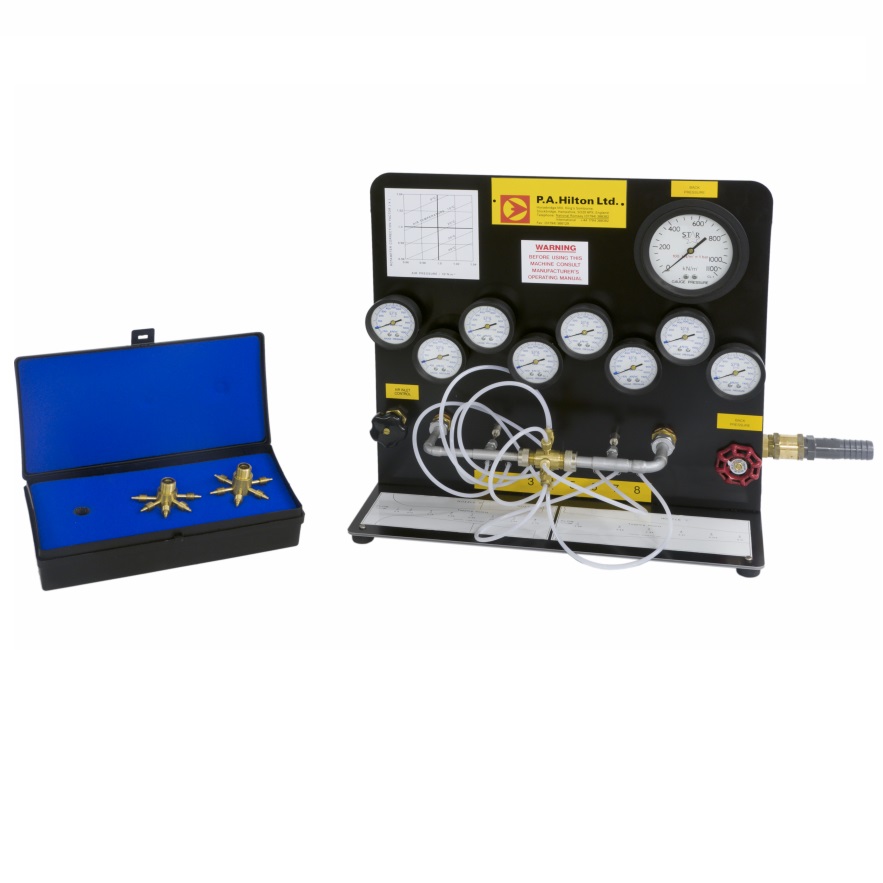

Appareil pédagogique d'étude de la répartition de la pression dans les tuyères - F300B
![matériel pédagogique : Appareil pédagogique d'étude de la répartition de la pression dans les tuyères](javascript:fenetreCent("/zoom.php?image=/image_produit/F300B.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil pédagogique d'étude de la répartition de la pression dans les tuyères (ancienne ref F810) comprenant trois tuyères différentes conçues pour obtenir des écoulements jusqu'à Mach 1 au col et des vitesses supersoniques en aval ayant le même diamètre au col, deux tuyères convergentes-divergentes possédant des sections divergentes différentes et une tuyère convergente. Les trois tuyères sont équipées de prises de mesure de pression statique axiales placées dans les parties convergente et divergente et au col de chaque tuyère. L'instrumentation du Appareil de base F300 et du Appareil F300B permet les mesures des températures, pressions et débit.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration visuelle du phénomène d'engorgement
- Démonstration visuelle de la répartition de pression dans les tuyères en sous détente et sur détente
- Démonstration de l'effet de la contre pression sur la position d'engorgement et de recompression dans les tuyères convergente et divergentes
- Détermination de l'effet de la pression d'admission sur le débit massique avec contre pression constante et comparaison avec valeurs théoriques pour un gaz s'écoulant de manière isentropique
- Détermination de l'effet de la contre pression sur le débit massique, avec pression d'admission constante et comparaison avec les valeurs théoriques
- Observation de la distribution de pression dans des tuyères convergente et convergente- divergente pour différents rapports de pression.
- Construction des graphes de 'profils de pression'
- Comparaison du 'profil de pression' avec celui d'une 'tuyère isentropique' de même dimensions.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE LA REPARTITION DE PRESSION DANS DES TUYERES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration visuelle du phénomène d'engorgement
- Démonstration visuelle de la répartition de pression dans les tuyères en sous détente et sur détente
- Démonstration de l'effet de la contre pression sur la position d'engorgement et de recompression dans les tuyères convergente et divergentes
- Détermination de l'effet de la pression d'admission sur le débit massique avec contre pression constante et comparaison avec valeurs théoriques pour un gaz s'écoulant de manière isentropique
- Détermination de l'effet de la contre pression sur le débit massique, avec pression d'admission constante et comparaison avec les valeurs théoriques
- Observation de la distribution de pression dans des tuyères convergente et convergente- divergente pour différents rapports de pression.
- Construction des graphes de 'profils de pression'
- Comparaison du 'profil de pression' avec celui d'une 'tuyère isentropique' de même dimensions.
Spécifications techniques requises:
- Module fourni avec trois tuyères différentes ayant le même diamètre au col:
- Chaque tuyère devra pouvoir se monter sur une partie commune du module pour réaliser les essais.
- Les trois tuyères seront équipées de prises de mesure de pression statique axiales placées dans les parties convergente et divergente et au col de chaque tuyère:
- 2 tuyères convergentes-divergentes possédant des sections divergentes différentes; 5 prises de pression et 8 prises de pression
- 1 tuyère convergente: 6 prises de pression
- 8 prises de pression pour mesurer le profil de pression au sein des tuyères avec 8 manomètres
- Les variations des rapports de pression en fonction du débit massique pourront être étudiées pour chacune des trois tuyères.
- Tuyères convergentes-divergentes seront conçues pour obtenir des écoulements jusqu'à Mach 1 au col et des vitesses supersoniques en aval.
- L'instrumentation devra permettre les mesures des températures, pressions et débit à l'aide du module de base qui devra être fourni,
- 1 Manomètre de contre pression avec gamme de 0 à 1100kN/m2.
- 1 Vanne de réglage de l'admission d'air
- 1 vanne de réglage de la contre pression
- 2 thermocouples pour les mesures de températures d'air en entrée et sortie
- Tuyau d'alimentation d'air
- Fourni avec manuel d'utilisation et d'expérimentation en français
