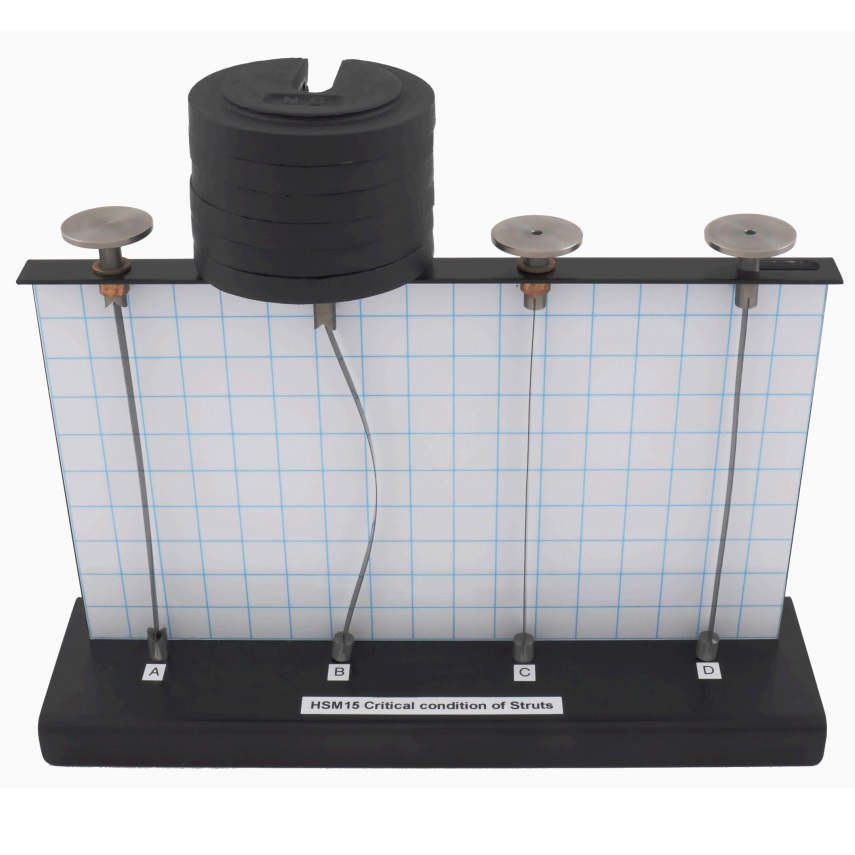

Appareil didactique d'étude des conditions critiques de flambement de colonnes - HSM15
![matériel pédagogique : Appareil didactique d'étude des conditions critiques de flambement de colonnes](javascript:fenetreCent("/zoom.php?image=/image_produit/HSM15.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude des conditions critiques de flambement de colonnes de table permettant de mettre en évidence les charges critiques de flambement pour les quatre conditions de fixation aux extrémités classique d'Euler (bi-encastré, bi-articulé, encastré-articulé et encastré-libre). Les essais sont réalisés simultanément dans les quatre configurations afin de pouvoir observer la forme de flambement des poteaux de même longueur simultanément.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Observer le comportement de quatre colonnes de même longueur, mais avec différentes conditions de maintien aux extrémités lorsqu'elles sont soumises à des charges de flambement.
- Comparer les résultats avec les prévisions théoriques, à partir de la formule d'Euler.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE DES CONDITIONS CRITIQUES DE FLAMBEMENT DE COLONNES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Observer le comportement de quatre colonnes de même longueur, mais avec différentes conditions de maintien aux extrémités lorsqu'elles sont soumises à des charges de flambement.
- Comparer les résultats avec les prévisions théoriques, à partir de la formule d'Euler.
Spécifications techniques requises:
- Appareil de table
- 4 colonnes
- Dimension des colonnes : 180 (L) x 9.5 (l) x 0.5 (H) mm
- Matériau des colonnes : acier pour ressort
- Doit permettre de réaliser simultanément à des fins comparatives 4 essais sur des colonnes de même dimension et matériau avec les conditions aux extrémités suivantes : articulé/articulé articulé/fixe, fixe/fixe, fixe/libre
- 4 plateaux de chargement guidés par des bagues de centrage à faible frottement.
- Support métallique
- Marquage en forme de carré de 20 mm de coté sur le panneau arrière permettant de tracer la forme des colonnes après flambement
- Jeu de poids : 10 x 0.1N; 10 x 0.2N; 3 x 1N; 4 x 2N; 6 x 5N
- 1 x éponge
- 1 x stylo
- Dimensions : 370 (L) x 100 (l) x 225 (H) mm
- Manuel d'utilisation et de travaux pratiques
