Module didactique d'étude des poutres continues et hyperstatiques - HST11

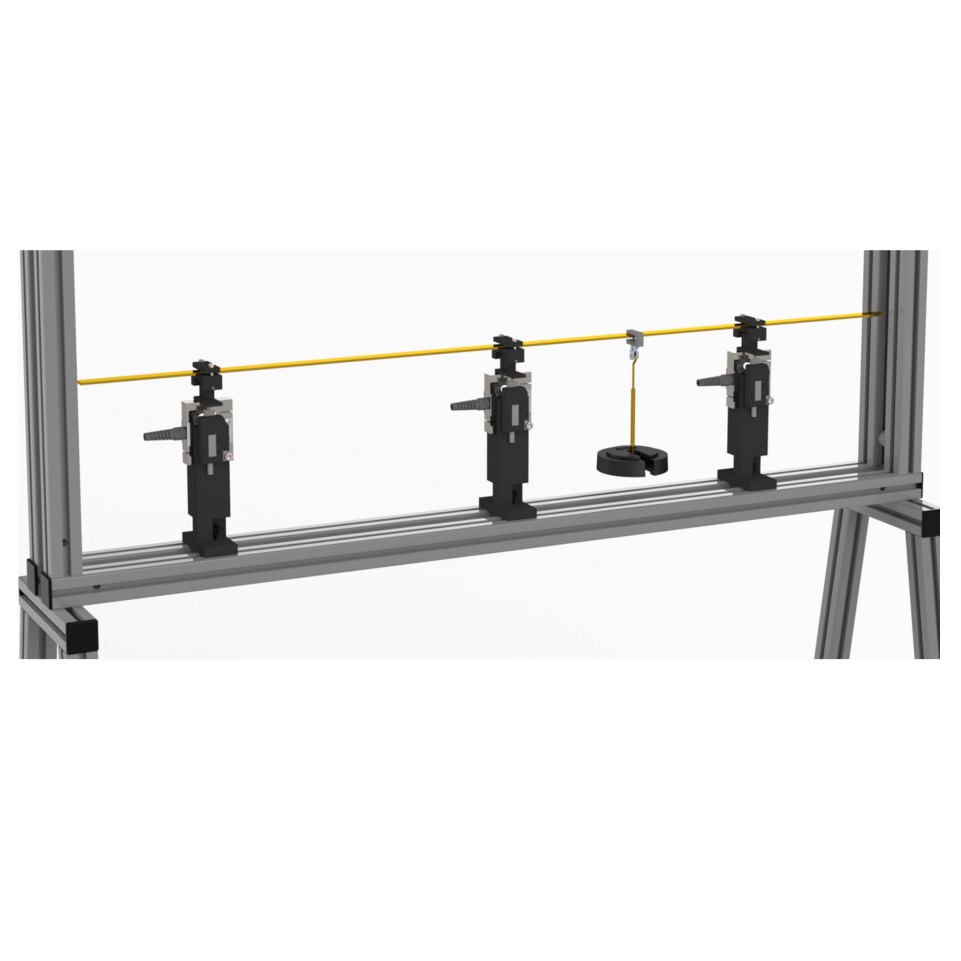

![matériel pédagogique : Module didactique d'étude des poutres continues et hyperstatiques](javascript:fenetreCent("/zoom.php?image=/image_produit/HST11.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique d'étude des poutres continues et hyperstatiques permettant de mesurer les réactions aux appuis, les flèches et rotations de poutres simplement supportées, encastrées, hyperstatiques, continues à deux portées et poutres consoles. Chaque support de réaction possède un ajustement en hauteur et est équipé d'un capteur de force. Trois supports mesurent la force de réaction verticale à l'aide de cellules de charges à jauges intégrés et les flèches de la poutre sont mesurées à l'aide d'un comparateur numérique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude de la formule générale de calcul de la flèche d'une poutre en flexion sous la forme y = c. WL3 / EI
- Vérification de l'influence du changement de la longueur et de l'épaisseur des poutres
- Étudier la manière dont la 'constante' c est affectée par le type et la position de la charge
- Principe de superposition
- Poutres hyperstatiques
- Poutre en appuis simple et avec charge uniformément répartie
- Poutre continue
- Comparer les valeurs mesurées et théoriques
- Utilisation de supports à enfoncement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UNE POUTRES CONTINUES ET HYPERSTATIQUES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de la formule générale de calcul de la flèche d'une poutre en flexion sous la forme y = c. WL3 / EI
- Vérification de l'influence du changement de la longueur et de l'épaisseur des poutres
- Étudier la manière dont la 'constante' c est affectée par le type et la position de la charge
- Principe de superposition
- Poutres hyperstatiques
- Poutre en appuis simple et avec charge uniformément répartie
- Poutre continue
- Comparer les valeurs mesurées et théoriques
- Utilisation de supports à enfoncement
Spécifications techniques requises:
- Poutre en acier : 25 x 5 x 1200 mm de long
- Poutre en aluminium : 25,4 x 3,2 x 1200 mm de long
- Poutre en laiton : 19 x 3.2 x 1200 mm de long
- Les flèches seront mesurées à l'aide d'un comparateur numérique
- Doit permettre des positions de chargements multiples
- Les réactions et les flèches seront affichées en utilisant une interface numérique à fournir
- Doit pouvoir se monter sur un châssis de montage universel à fournir
- 2 comparateurs numériques avec course 0 -12.7 mm , résolution 0.01mm,
- 2 supports de comparateur
- 3 Supports élastiques avec affichage numérique de la force ; course 0?10 mm : résolution 0.01 mm
- Poulie double avec corde
- 4 crochets de poids
- Jeu de poids empilables calibrés fournis: 5 x 1N, 10 x 2N, 10 x 5N, 5 x 10N, 1 x 20N
- Accessoires: mètre ruban, clé hexagonale
- Logiciel
- Boite de rangement pour accessoires
- Manuel d'utilisation et de travaux pratiques
