Module didactique d'étude de la flexion déviée d'une poutre - HST21

matériel pédagogique : Module didactique d'étude de la flexion déviée d'une poutre
Agrandir image

Description

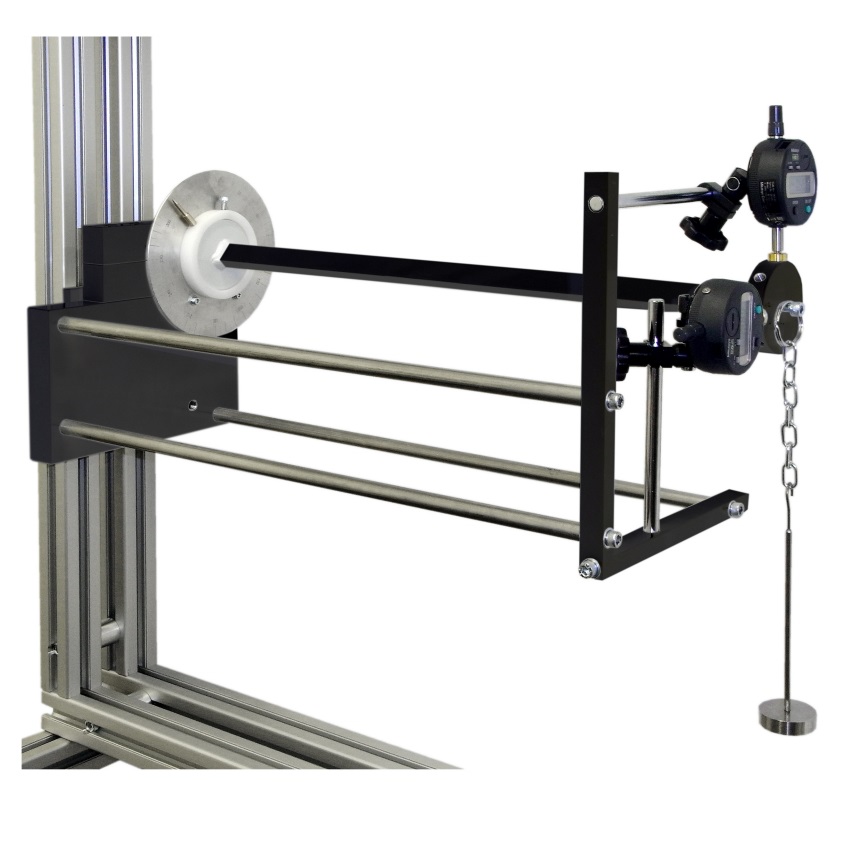

Module didactique d'étude de la flexion déviée d'une poutre permettant d'étudier la relation entre les déplacements horizontaux et verticaux et le moment d'inertie de différentes sections de poutres ainsi que leur centre de cisaillement. Des poutres en ''U' et en ''L' sont fournies en standard. La position angulaire de chaque poutre peut être modifiée, faisant ainsi varier l'angle de chargement. La charge est appliquée par des masses et les déplacements horizontaux et verticaux à l'extrémité libre de la poutre sont mesurés par des comparateurs numériques.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude du fléchissement horizontal et vertical de poutres cantilevers asymétriques lorsque le plan de chargement ne coïncide pas avec un axe principale de la section
- Étude du fléchissement horizontal de poutres cantilevers asymétriques sous différents chargements
- Vérification de la théorie sur la flexion déviée (non symétrique)
- Détermination de l'axe neutre dans une section angulaire
- Détermination du centre de cisaillement dans le cas uniquement d' une section de poutre en forme de U
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

BANC D'ETUDE DE LA FLEXION DÉVIÉE D'UNE POUTRE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude du fléchissement horizontal et vertical de poutres cantilevers asymétriques lorsque le plan de chargement ne coïncide pas avec un axe principale de la section
- Étude du fléchissement horizontal de poutres cantilevers asymétriques sous différents chargements
- Vérification de la théorie sur la flexion déviée (non symétrique)
- Détermination de l'axe neutre dans une section angulaire
- Détermination du centre de cisaillement dans le cas uniquement d' une section de poutre en forme de U

Spécifications techniques requises:
- Doit pouvoir se monter sur un châssis de montage universel
- L'angle de la poutre doit pouvoir être modifié en utilisant un mors tournant à une extrémité de l'éprouvette d'essai
- Des comparateurs numériques doivent permettre de mesurer précisément le fléchissement de l'extrémité libre de la poutre d'essai pendant le chargement
- L'alignement angulaire des poutres d'essai doit s'effectuer à l'aide d'un rapporteur intégré sur le mors tournant et d'un indicateur intégré à l'extrémité de la poutre d'essai
- Plaque interchangeable pour l'analyse du centre de cisaillement dans le cas de la poutre en 'U'
- Chargement de la poutre d'essai à l'aide d'un crochet et d'un jeu de poids calibrés
- Comparateurs numériques possédant une sortie afin de pouvoir être raccordés à une interface numérique.
- Poutre d'essai avec section en 'U', environ 600 mm de long
- Poutre d'essai avec section en 'L', environ 600 mm de long
- Poutre d'essai rectangulaire, environ 600 mm de long
- Dimensions: env 800 x 250 x 500 mm
- Manuel d'utilisation et de travaux pratiques
