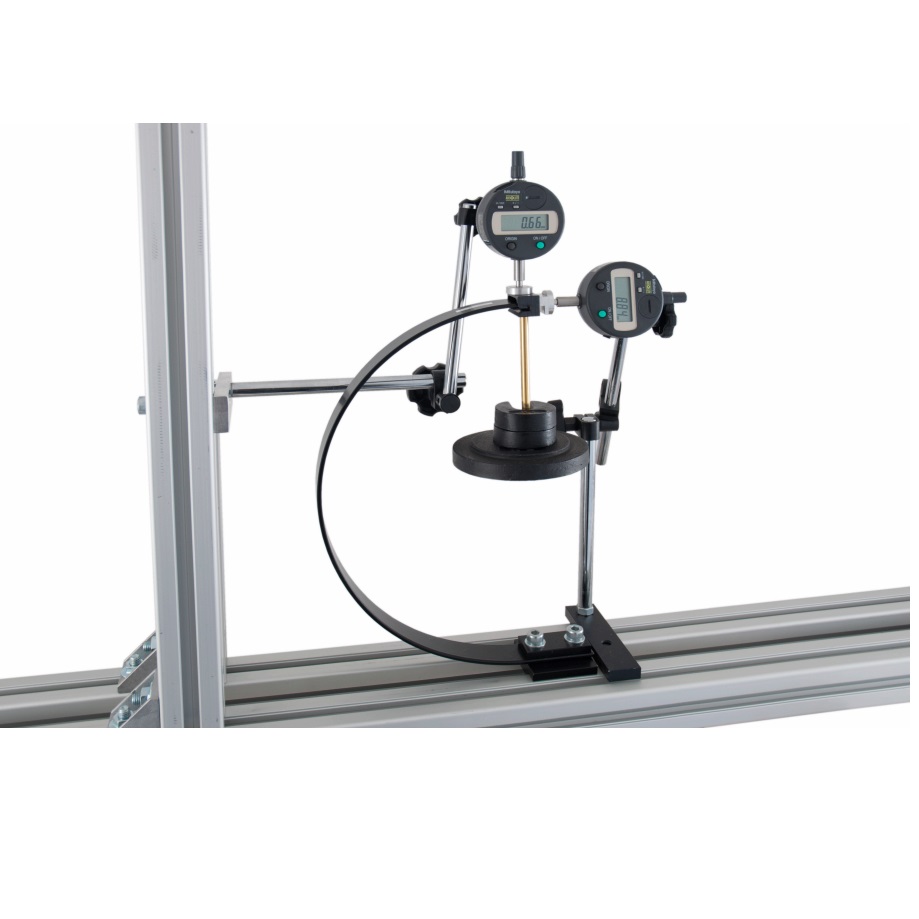

Module didactique d'étude de la déformation des pièces courbes - HST12
![matériel pédagogique : Module didactique d'étude de la déformation des pièces courbes](javascript:fenetreCent("/zoom.php?image=/image_produit/HST12.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique d'étude de la déformation des pièces courbes permettant d'étudier les déplacements aux extrémités de pièces courbes et de les comparer avec les résultats prévus théoriques issus du théorème de Castigliano et de la règle de Simpson. Six pièces de formes différentes sont fournies. Elles son encastrées à l'une de leurs extrémités et chargées verticalement à l'autre et des comparateurs numériques mesurent simultanément les déplacements horizontaux et verticaux au point de chargement,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Comparaison des résultats expérimentaux avec ceux tirés des méthodes d'analyse précises et approximatives
- Utilisation du théorème de Castigliano et la méthode de Simpson
- Flèche à l'extrémité libre analysée à l'aide de comparateurs de mesure de déplacement jumelés
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ÉTUDE DE LA DÉFORMATION DES PIÈCES COURBES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison des résultats expérimentaux avec ceux tirés des méthodes d'analyse précises et approximatives
- Utilisation du théorème de Castigliano et la méthode de Simpson
- Flèche à l'extrémité libre analysée à l'aide de comparateurs de mesure de déplacement jumelés
Spécifications techniques requises:
- Le fléchissement à l'extrémité libre doit être mesuré à l'aide d'un système à deux comparateurs
- Chargement par des crochets de poids sur les pièces d'essai à l'aide d'un jeu de poids calibré
- 6 pièces courbes différentes de section 25 x 3 mm devront être fournies :
- Semi-circulaire : R148.5mm
- Applique semi-circulaire : 75 (L) et R73.5mm
- Bossoir double : 205 (L) et R73.5mm
- Quadrant : R148.5mm
- Bossoir simple courbé : 205(L) et R73.5mm
- Bossoir simple droit : 205(L) et 75(L)mm
- Doit pouvoir se monter sur un châssis de montage universel
- 2 comparateurs numériques avec course 0 -12.7 mm , résolution 0.01mm,
- 2 supports de comparateur
- Logiciel expérimental disponible en option
- Jeu de poids calibrés : 5 x 2N, 3 x 5N, 1 x 10N
- Crochet de poids spécial
- Accessoires: mètre ruban, clé hexagonale
- Boite de rangement pour accessoires
- Dimension : env 310 x 270 x 350 mm
- Manuel d'utilisation et de travaux pratiques
