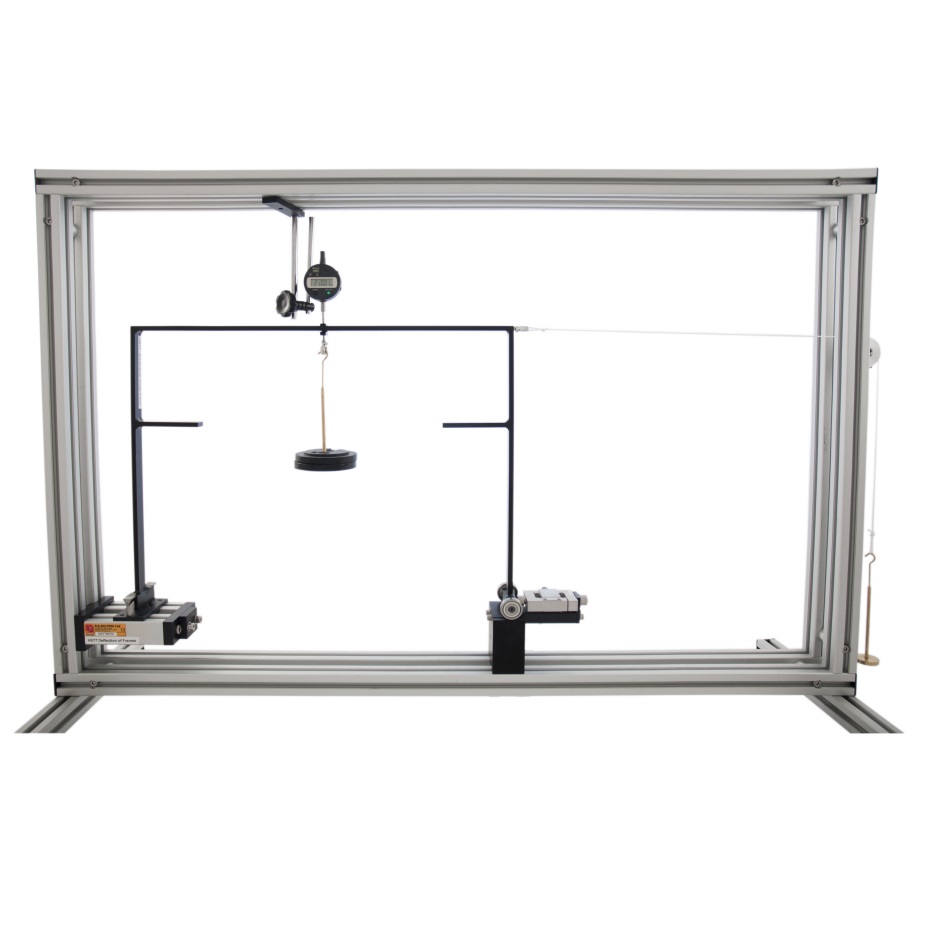

Module didactique d'étude de la déformation élastique d'un portique - HST7
![matériel pédagogique : Module didactique d'étude de la déformation élastique d'un portique](javascript:fenetreCent("/zoom.php?image=/image_produit/HST7.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique d'étude de la déformation élastique de portiques hyperstatiques permettant de comparer les déplacements obtenus à partir d'un portique en appuis simple avec les déplacements théoriques obtenus à partir du premier théorème de Castigliano et par la relation de Simpson. Permet l'étude de la charge, des réactions horizontales, des déplacements latéraux et de la force de cisaillement. L'appareil est fournit avec un ensemble de supports pour permettre d'imposer des conditions d'encastrement, articulation appuis glissant sur un portique rigide rectangulaire en 'U' et un portique en ' S'. Des portiques supplémentaires sont disponibles en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison des résultats expérimentaux avec les valeurs théoriques obtenues en utilisant le théorème de Castigliano et l'analyse numérique par la relation de Simpson
- Étudie de la charge, des réactions horizontales, des déformations, déplacements latéraux dans les portiques
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE DE LA DÉFORMATION D'UN PORTIQUE HYPERSTATIQUE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison des résultats expérimentaux avec les valeurs théoriques obtenues en utilisant le théorème de Castigliano et l'analyse numérique par la relation de Simpson
- Étudie de la charge, des réactions horizontales, des déformations, déplacements latéraux dans les portiques
Spécifications techniques requises:
- Deux portiques d'essai en acier seront fournis (en U et S) avec possibilité de portiques supplémentaires en option
- Portique rectangulaire : largeur 600 mm x Hauteur 450 mm
- Portique en ?S? : largeur 600 mm x Hauteur 600 mm
- Matière du Portique : acier, section de largeur 25 mm x épaisseur 8 mm
- Mesure des déplacements due à une charge verticale et horizontale par comparateur à cadran numérique et support d'assemblage mobile
- 2 compareteurs numérique
- Plusieurs conditions aux limites devront être possibles
- Cellule de charge 0 à 500 N
- 2 Comparateurs numériques de 12.7 mm de course et de résolution 0.01 mm
- Les réactions aux appuis, les forces horizontales et les déplacements latérales du portique devront être affichées sur une Interface numérique à fournir
- Charges appliquées à l'aide de poids à encoche, supports et poulies de renvoie
- Jeu de poids: 2 x 0.1N, 4 x 0.2N, 1 x 1N, 2 x 2N, 6 x 5N, 2 x 20N, 1 x 50 N
- 3 crochets de poids
- Accessoires: mètre ruban, 3 clés hexagonales
- Logiciel
- Boite de rangement pour accessoires
- Dimension (Lxlxh): 1350 x 730 x 580 mm
- Manuel d'utilisation et de travaux pratiques
