Module d'étude de la flexion de poutres et de cantilevers - STS4
![matériel pédagogique : Module d'étude de la flexion de poutres et de cantilevers](javascript:fenetreCent("/zoom.php?image=/image_produit/STS4.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

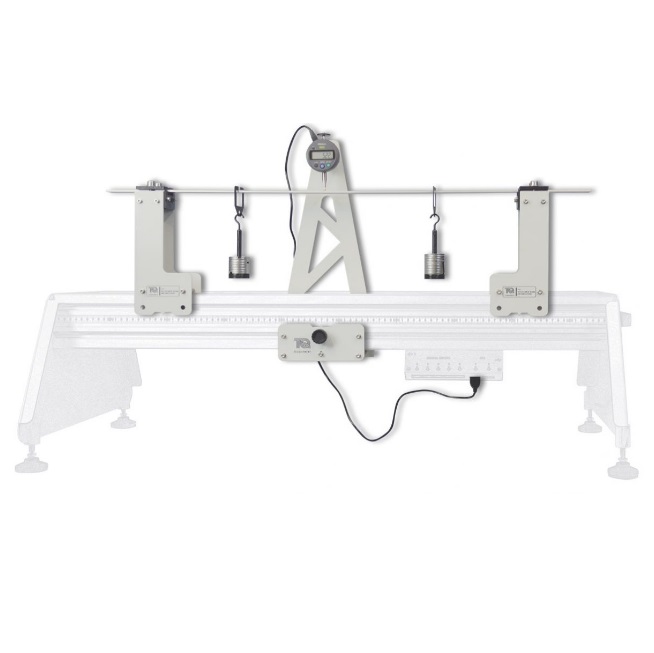

Module expérimental pour l'étude du fléchissement de poutres sous différentes charges et conditions de fixation et la détermination du module d'Young.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Formule de flexion d'une poutre et "rigidité" structurelle
- Fléchissement dû à des charges ponctuelles et des charges uniformément réparties
- Effet des conditions de fixation de la poutre sur le fléchissement :
- Poutre en appui simple,
- Poutre fixes ou "encastrées".
- Poutre en porte-à-faux
- Poutre console
- Forme d'une poutre en flexion
- Longueur de poutre et fléchissement
- Module d'élasticité de Young
- Section transversale et fléchissement de poutre ? Moment d'inertie (valeur "I")
- Flexion pure d'une poutre
- Théorème de réciprocité (Maxwell-Betti)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE LA FLEXION DE POUTRES ET DE CANTILEVERS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Formule de flexion d'une poutre et "rigidité" structurelle
- Fléchissement dû à des charges ponctuelles et des charges uniformément réparties
- Effet des conditions de fixation de la poutre sur le fléchissement :
- Poutre en appui simple,
- Poutre fixes ou "encastrées".
- Poutre en porte-à-faux
- Poutre console
- Forme d'une poutre en flexion
- Longueur de poutre et fléchissement
- Module d'élasticité de Young
- Section transversale et fléchissement de poutre ? Moment d'inertie (valeur "I")
- Flexion pure d'une poutre
- Théorème de réciprocité (Maxwell-Betti)
Spécifications techniques requises:
- Deux supports de poutre permettront de faire varier la longueur effective de la poutre avec deux méthodes de fixation (appuis et encastrement)
- Support avec comparateur numérique avec résolution pour la mesure du fléchissement de 0,01 mm possèdant une sortie pour acquisition de données
- Cinq poutres différentes de 850 mm de long et de sections transversales nominales suivantes:
- Aluminium : 19 x 3,2 mm, 19 x 4,8 mm et 25,4 x 3,2 mm
- Laiton : 25,4 mm x 3,2 mm
- Acier doux : 25,4 mm x 3,2 mm
- Câble
- Neuf crochets de poids et 50 masses de 20 g
- Pied à coulisse
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives.
- Dimensions : 850 x 108 x 413 mm
- Manuel d'utilisation et de travaux pratiques
