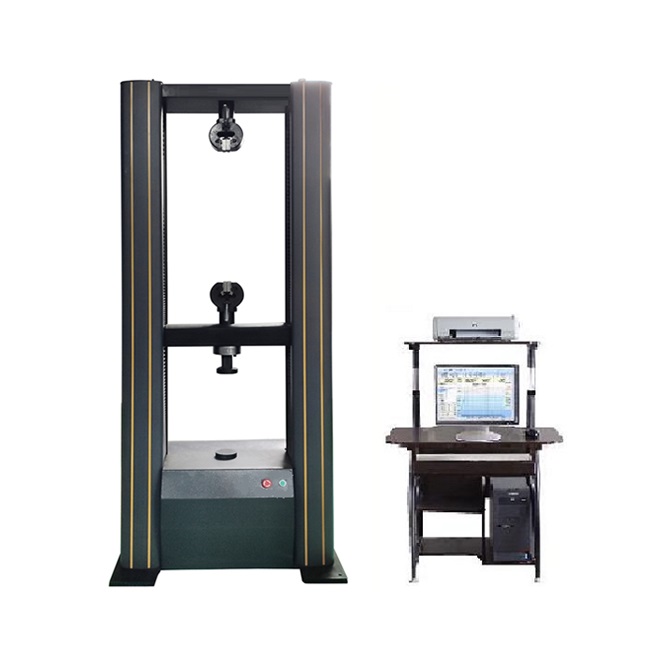

Machine d'essai universelle de traction, compression et flexion électromécanique 50 KN - UTM-E-50
![matériel pédagogique : Machine d'essai universelle de traction, compression et flexion électromécanique 50 KN](javascript:fenetreCent("/zoom.php?image=/image_produit/UTM-E-50.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Machine d'Essai Universelle Électromécanique contrôlé par ordinateur fabriquée selon les normes ASTM, ISO et DIN. Cette machine d'essai, du fait de sa capacité de 50 KN est adaptée pour une large gamme de matériaux et permet selon les accessoires fournis en option d'effectuer des essais de traction, compression, flexion, cisaillement,?etc. Elle est fournie en standard avec un ordinateur de type PC et une l'imprimante afin d'afficher les courbes, les résultats d'essai, de traiter et d'imprimer les données.
Elle permet d'effectuer des essais sur des éprouvettes métalliques, des ressorts, des textiles, des caoutchoucs, des plastiques et d'autres matériaux (pour certains matériaux, des mors spéciaux devront être utilisés et disponibles sur demande).
Cette machine est parfaitement adaptée pour une utilisation dans des laboratoires de recherche ou dans des laboratoires d'enseignement supérieur.
Spécifications pour appel d'offres
MACHINE D'ESSAI UNIVERSELLE ÉLECTROMÉCANIQUE 50 KN
Spécifications techniques requises:
- Châssis à poser au sol
- Capacité de charge maximale : 50kN
- Plage de mesure de la force d'essai : 0.2% - 100% PE
- Précision de la charge : Classe 10.5 selon ISO 7500-1 ;
- Résolution de la force d'essai : 1/300 000.
- Résolution du déplacement par codeur optique: 0,001 mm ;
- Précision de la mesure du déplacement : ±0,5 %.
- Plage de mesure de la déformation : 2-100% PE ;
- Erreur relative de l'indication de la déformation : inférieure ±0.5%.
- Vitesse d'essai : 0,5 - 1000 mm/min ;
- Erreur de vitesse : dans la limite de ±0,5 % ;
- Espace de traction : 1200 mm ; l'espace d'essai peut être personnalisé.
- Largeur d'essai entre colonnes : 480 mm
- Système de commande manuel
- Dimensions du bâti de charge : environ 730 x 480 x 2000 mm ;
- Poids du bâti de charge : environ 360 kg ;
- Alimentation électrique : monophasé, 220V ±10%, 50/60Hz, 2kW.-
- La machine sera dotée d'une fonction de protection contre les limites, les surcharges et les surintensités, et d'un arrêt automatique en cas de rupture de l'éprouvette,
Caractéristiques du logiciel :
- Pilotage de la machine par ordinateur à fournir
- Réglage numérique et la mise à zéro de la CHARGE, de la DÉFORMATION et du DÉPLACEMENT, ainsi que le réglage des paramètres PID.
- Contrôle manuel ou programmé du processus d'essai.
- Contrôle de la charge (contrainte), contrôle du déplacement (course), contrôle de la déformation. Maintien de la charge, maintien du déplacement, contrôle de la programmation personnalisée,
- L'opérateur pourra définir une vitesse d'essai personnalisée pour se conformer à différentes normes d'essai.
- Possibilité de réaliser des programmes conditionnels
- Différents niveaux d'accès pour protéger les paramètres d'étalonnage de la machine.
- Affichage et reproduction en temps réel des courbes d'essai
- Zoom avant ou arrière sur la courbe d'essai à n'importe quel endroit et à n'importe quelle vitesse.
- Adaptation automatique de la courbe à la résolution de l'écran.
- Création de rapports d'essai sous Excel, Word et modèle :
- Rapport de test d'un seul matériau
- Rapport de test d'un lot de matériau
- Rapport de test personnalisé
- Courbes d'essai : Charge -Temps / Allongement -Temps / Charge-Allongement / Charge-Déplacement / Contrainte-Déformation etc.
La machine devra être fournie avec les accessoires suivants :
- Cellule de charge +/-50kN classe 0.5
- Extensomètre à clipper; longueur de référence: 50 mm; course : 25 mm;
- Mors de traction pour éprouvette ronde : dia.4-14 mm; pour éprouvette plate 0-14mm
- Plateaux de compression de dia. 100 mm
- Système pour essais de flexion, portée du système de flexion : 20-400mm, diam, diamètre des rouleaux 20 mm
- Porte de sécurité de la zone d'essai transparente
- Un ordinateur avec OS Windows®, écran LCD 19'' avec logiciel de pilotage et d'acquisition de données
