Machine d'essai pédagogique de torsion 30 N,m - SM1001
![matériel pédagogique : Machine d'essai pédagogique de torsion 30 N,m](javascript:fenetreCent("/zoom.php?image=/image_produit/SM1001.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

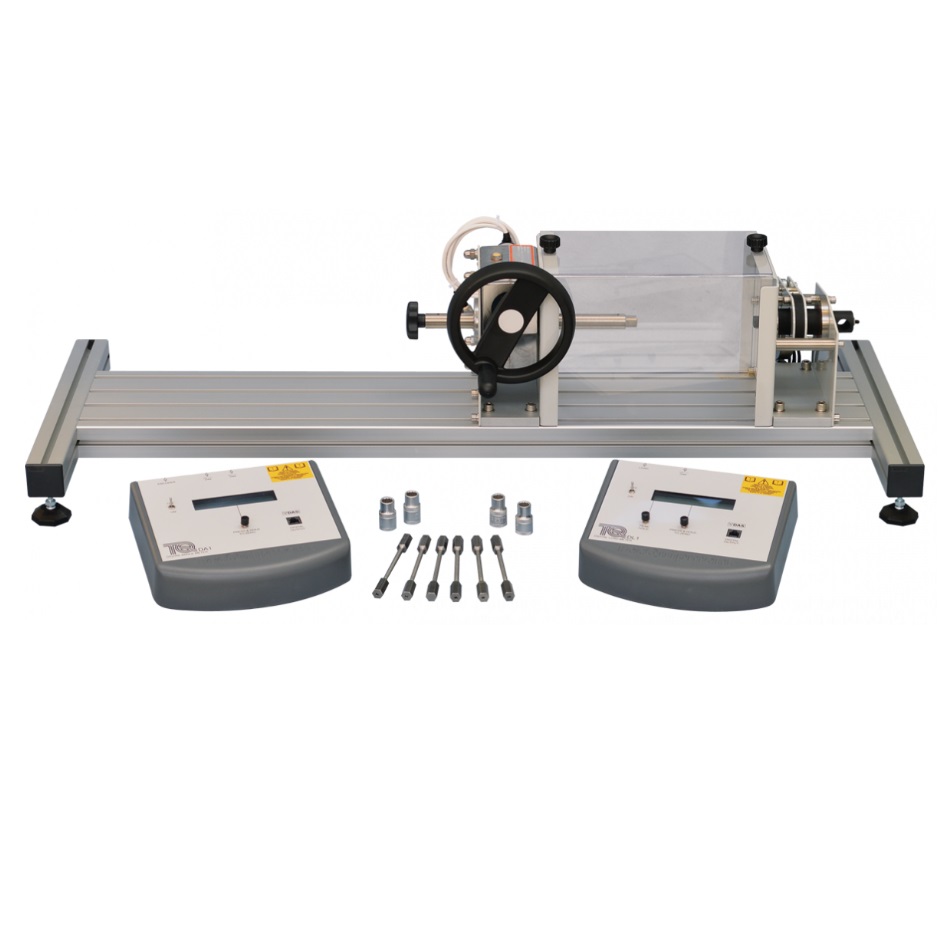

Machine d'essai pédagogique de torsion (ancienne ref SM101) de capacité 30 N,m permettant aux étudiants d'effecteur des essais de torsion sur de différents matériaux.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Vérification de l'équation de torsion élastique.
- Détermination du module d'élasticité (module de cisaillement) et de la limite d'élasticité (avec le torsiomètre optionnel)
- Détermination des limites élastiques supérieure et inférieure pour des éprouvettes en acier normalisé.
- Essais de torsion « alternée » pour mettre en évidence l'effet Bauschinger et l'effet des contraintes résiduelles interne et superficielle sur la résistance à la torsion.
- Comparaison des propriétés élastiques et plastiques de différents types de matériaux (avec les éprouvettes proposées en option).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MACHINE DE TORSION 30 Nm
Le banc devra permettre les exploitations pédagogiques suivantes:
- Vérification de l'équation de torsion élastique.
- Détermination du module d'élasticité (module de cisaillement) et de la limite d'élasticité (avec le torsiomètre optionnel)
- Détermination des limites élastiques supérieure et inférieure pour des éprouvettes en acier normalisé.
- Essais de torsion « alternée » pour mettre en évidence l'effet Bauschinger et l'effet des contraintes résiduelles interne et superficielle sur la résistance à la torsion.
- Comparaison des propriétés élastiques et plastiques de différents types de matériaux (avec les éprouvettes proposées en option).
Spécifications techniques requises:
- Capacité nominale : 30 Nm
- Longueur manimale des éprouvettes : 750 mm
- Rapport du réducteur : 60/1
- Mesures des déformations : capteurs électroniques et afficheurs numériques
- Mors : 3/16' (pas Whitworth) et 12 mm (pas A/F), hexagonaux (2 mors de chaque sorte sont Fourni)
- Couplemètre : cellule de charge à jauges de contrainte et afficheur numérique
- Un jeu de six éprouvettes de torsion en acier
- Alimentation électrique : 220V - 50 Hz
- Dimension et poids: 1100 x 400 x 300 mm - Poids : 33 kg
- Manuel d'utilisation et de travaux pratiques
