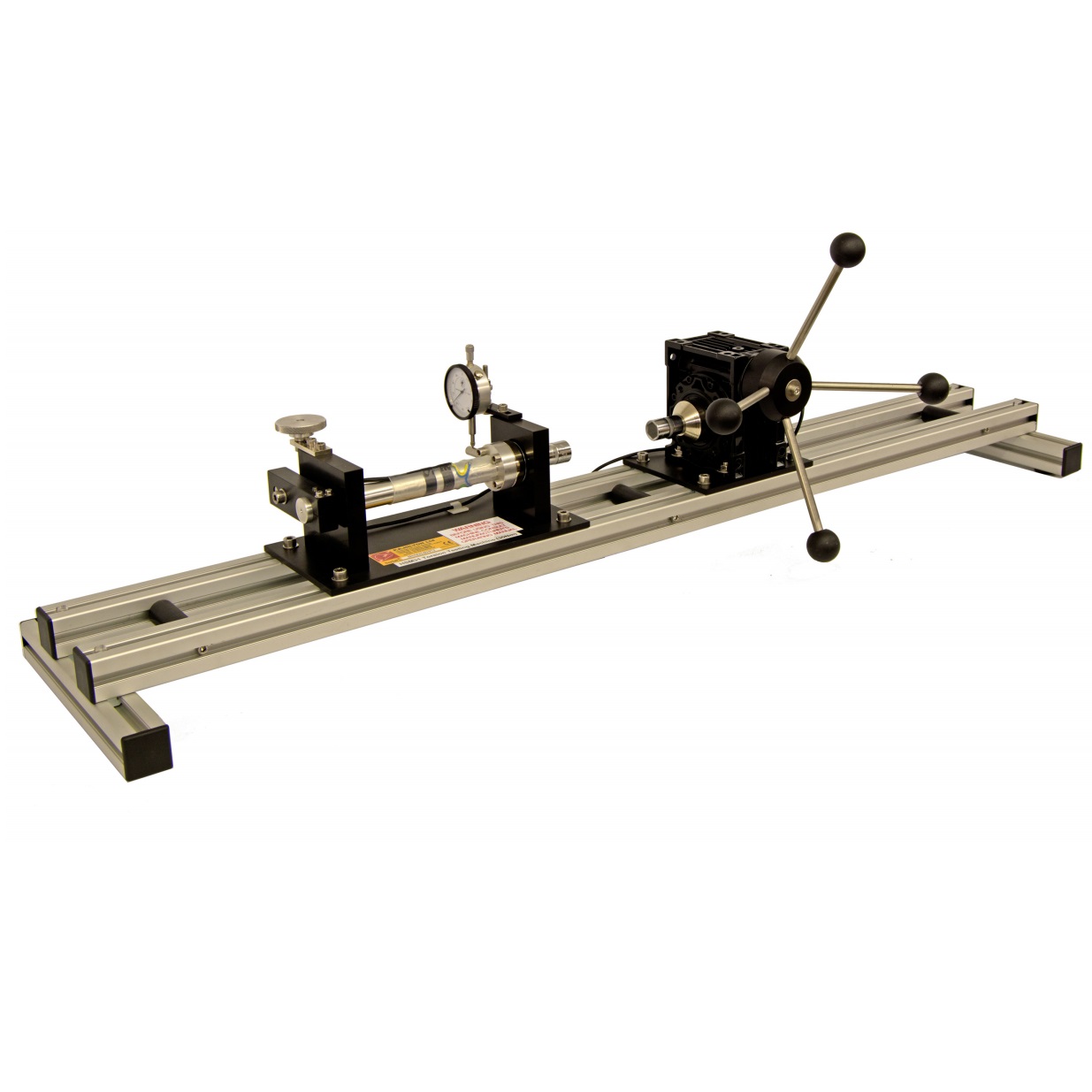

Machine d'essai pédagogique de torsion (30 N.m) - HSM31
![matériel pédagogique : Machine d'essai pédagogique de torsion (30 N.m)](javascript:fenetreCent("/zoom.php?image=/image_produit/HSM31.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Machine d'essai pédagogique de torsion manuelle de capacité 30 Nm permettant de tester des barres d'essai de torsion métalliques jusqu'à la rupture. La machine permet de mesurer le couple de torsion appliqué et l'angle de torsion de l'éprouvette à l'aide d'un torsiomètre numérique. Interface numérique avec logiciel d'acquisition de données.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Charge de torsion jusqu'à la rupture d'éprouvettes de différents matériaux
- Influence de la section de l'éprouvette sur la déformation de torsion
- Comparaison entre les résultats expérimentaux et théoriques
- Détermination du Module de Rigidité et de la contrainte à la limite d'élasticité (Yield Stress)
- Application de l'équation de torsion dans le domaine élastique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MACHINE D'ESSAI DE TORSION
La machine devra permettre les exploitations pédagogiques suivantes:
- Charge de torsion jusqu'à la rupture d'éprouvettes de différents matériaux
- Influence de la section de l'éprouvette sur la déformation de torsion
- Comparaison entre les résultats expérimentaux et théoriques
- Détermination du Module de Rigidité et de la contrainte à la limite d'élasticité (Yield Stress)
- Application de l'équation de torsion dans le domaine élastique
Spécifications techniques requises:
- Machine de table montée sur une base robuste en aluminium
- Mise en charge jusqu'à la rupture
- Doit permettre de mesurer le couple de torsion appliqué et l'angle de torsion
- Capacité: 30Nm
- Sortie directe vers un afficheur numérique du couple et de l'angle de torsion avec résolution pour le couple de 0.1 N.m et de l'angle de 0.1°
- Doit permettre de tester des longueurs d'éprouvettes pouvant aller jusqu'à 750 mm
- Mesure de la torsion basée sur un torsiomètre numériques à jauges de déformation
- Logiciel fourni permettant l'acquisition des données sur ordinateur à partir d'une interface numérique avec écran LCD
- 18 éprouvettes d'essai avec têtes hexagonales 17 mm A/F en acier (x6), aluminium (x6) et laiton (x6) de diamètre nominale 6 mm
- Mors de serrage hexagonaux pour transmettre la torsion aux éprouvettes sans glissement
- Chargement de l'éprouvette à l'aide d'un volant manuel équipé d'un réducteur à roue et vis sans fin de rapport 60:1
- Comparateur analogique avec allongement de 10 à 25 mm, résolution 0.01 mm
- Fourni avec tous les accessoires nécessaires (cable Usb, logiciel, lunettes de sécurité, pied à coulisse, clé BTR, protections auditives)
- Manuel d'utilisation et de travaux pratiques en français
