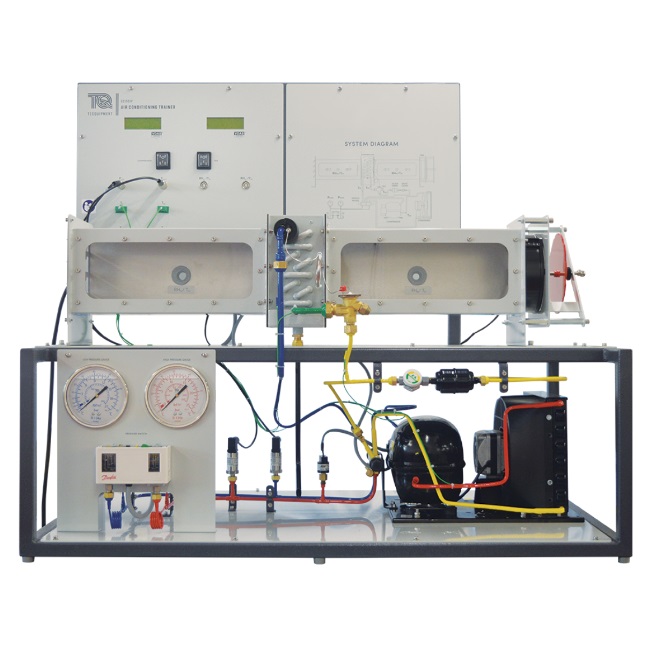

Banc didactique d'étude de l'air conditionnée informatisé - EC1501V
![matériel pédagogique : Banc didactique d'étude de l'air conditionnée informatisé](javascript:fenetreCent("/zoom.php?image=/image_produit/EC1501V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique de table permettant aux étudiants d'étudier les principes de base de la climatisation.
Le système est informatisé pour permettre aux étudiant d'effectuer les tracés des diagrammes phsychrométrique et Pression-Enthalpie en temps réel sur un ordinateur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
Apprendre à utiliser un diagramme Psychrométrique
- Déterminer les variations de l'enthalpie dans l'écoulement d'air
- Apprendre à utiliser un diagramme Pression-Enthalpie
- Détermination de la surchauffe et du sous-refroidissement
- Détermination du coefficient de performance (COP)
- Détermination des rendements non-isentropique, isentropique de l'étape de compression
- Étude de l'effet du débit d'air sur le COP
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE DE L'AIR CONDITIONNEE INFORMATISE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Apprendre à utiliser un diagramme Psychrométrique
- Déterminer les variations de l'enthalpie dans l'écoulement d'air
- Apprendre à utiliser un diagramme Pression-Enthalpie
- Détermination de la surchauffe et du sous-refroidissement
- Détermination du coefficient de performance (COP)
- Détermination des rendements non-isentropique, isentropique de l'étape de compression
- Étude de l'effet du débit d'air sur le COP
Spécifications techniques requises:
- Banc didactique de table monté sur châssis mécano-soudé en acier peint.
- Panneau sérigraphié en couleur avec schéma de principe de lappareil et comprenant les prises de raccordement aux différents capteurs
- Conduit en acier carré de section 152 x 152 mm avec 2 fenêtres transparentes en polycarbonate
- Compresseur hermétique
- Condenseur à air
- Évaporateur placé dans le conduit dair
- Ventilateur axial avec vanne de réglage - capacité 1300 Tr/min
- Hublot de visualisation transparent pour visualiser le changement détat du fluide
- filtre déshydratant
- Vanne de détente thermostatique
- Vannes de service
- 2 Pressostats de sécurité haute et basse pression sur fluide R134a
- Manomètres haute pression et basse pression
- 2 capteurs de mesure de pression (-1 à +15 bar)
- 4 Thermocouples de type K pour la mesure de température dans le circuit frigorifique: Température en entrée et sortie du compresseur et en entrée et sortie de la vanne de détente thermostatique
- 2 capteurs de mesure de température (-20 à 80°C) et d'humidité d'air (0-100%) en amont et en aval de lévaporateur
- 2 afficheurs à cristaux liquides retranscrivant tous les paramètres mesurés de température, pression et humidité
- Système dacquisition intégré pour une représentation des données via une interface USB lié à un PC
- Logiciel avec diagramme synoptique permettant aux étudiants de visualiser les paramètres expérimentaux sous forme de valeurs numériques et sur des diagrammes Pression Enthalpie et psychrométrique
- Circuit du réfrigérant de différentes couleurs respectant la codification des normes internationales
- Liquide frigorigène : R134a
- Bouton Marche - Arrêt du compreseur et du ventilateur
- Tube de vidange
- Plateau d'égouttage
- Fourni avec diagramme enthalpique et diagramme psychrométrique A3 plastifiés
- Dimensions : env 1020 x 600 x 905 mm
- Manuel d'utilisation et de travaux pratiques
