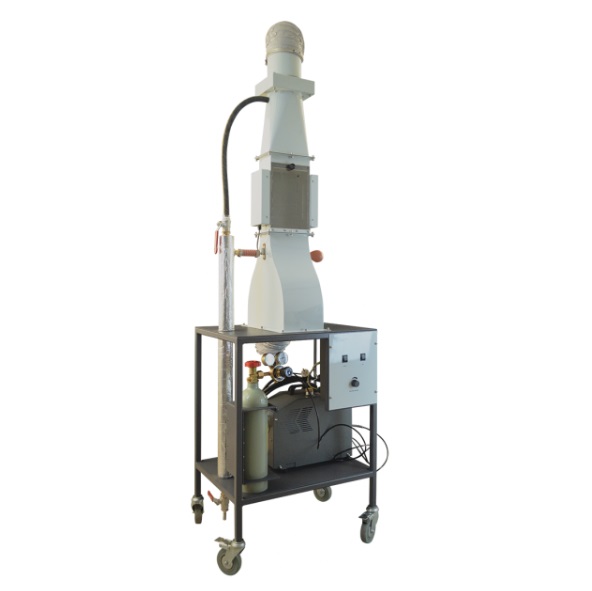

Soufflerie pédagogique de visualisation - AF80

matériel pédagogique : Soufflerie pédagogique de visualisation
Agrandir image

Description

Soufflerie pédagogique à aspiration verticale de type subsonique avec système de visualisation par fumée intégré permettant d'effectuer des démonstrations et des travaux pratiques (TP) sur les écoulements d'air autour d'une large variété de modèles aérodynamiques de différentes formes.
La soufflerie permet la visualisation des phénomènes suivants :
- Couches limites
- Séparation
- Écoulement rotationnel
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
Visualisation des phénomènes suivants :
- Couches limites
- Séparation
- Écoulement rotationnel
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

SOUFFLERIE DE VISUALISATION

La soufflerie devra permettre de réaliser les travaux pratiques suivants:
- Visualisation des phénomènes suivants :
- Couches limites
- Séparation
- Écoulement rotationnel

Spécifications techniques requises:
- Soufflerie à aspiration verticale avec système de visualisation par fumée.
- Doit permettre des démonstrations et des études d'écoulement d'air autour d'une large variété de modèles de formes différentes.
- Appareil à placer au sol.
- Ventilateur à vitesse variable monté sur le haut de la soufflerie produisant un écoulement d'air dirigé vers le haut de la veine d'essai.
- Générateur de fumée connecté à un peigne placé sous la veine d'essai de la soufflerie. Un système permettra de déplacer le peigne de manière transversale,
- La fumée sera produite par vaporisation d'une huile de qualité alimentaire (fumée non toxique).
- Un filtre permettra de fournir un écoulement d'air uniforme.
- La paroi frontale de la veine d'essai de la soufflerie sera transparente et amovible afin de permettre aux utilisateurs de monter facilement et rapidement les modèles à l'arrière de la veine d'essai.
- Des lampes éclaireront la veine d'essai des deux côtés afin d'améliorer la visibilité de la fumée.
- La soufflerie sera montée sur un châssis en métal avec roulettes afin de pouvoir la déplacer facilement dans le laboratoire.
- Un panneau de contrôle sur le châssis contiendra le système de commande de la vitesse du ventilateur.
- Gamme de vitesse d'air : 0 à 5 m.s-1
- Peigne : 23 filaments de fumée avec espacement de 7 mm
- Dimensions : 700 x 600 x 1950 mm, Veine d'essai : Largeur 180 mm x profondeur 100 mm x hauteur 240 mm
- Fourni avec un manuel d'utilisation et de travaux pratiques
