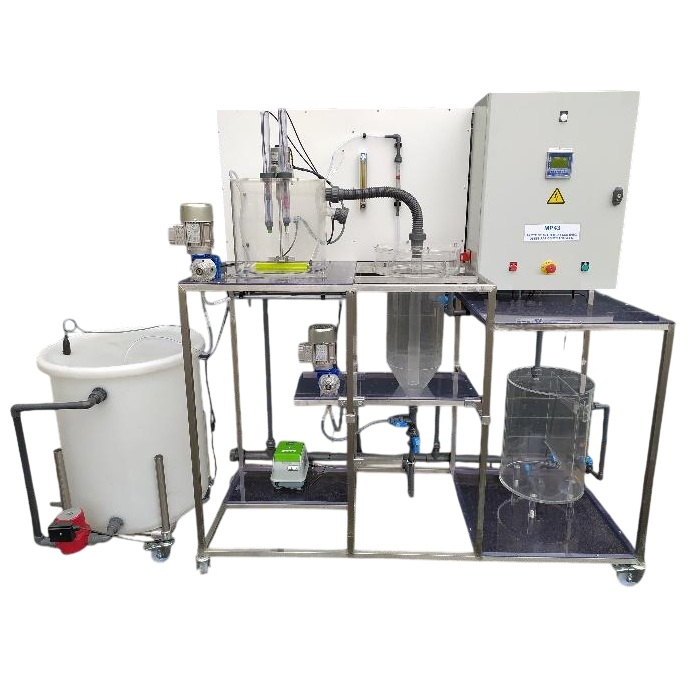

Pilote didactique de traitement des eaux usées par boues activées (Aérobie) - MP43P
![matériel pédagogique : Pilote didactique de traitement des eaux usées par boues activées (Aérobie)](javascript:fenetreCent("/zoom.php?image=/image_produit/MP43P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
PILOTE DIDACTIQUE DE TRAITEMENT DES EAUX USÉES PAR BOUES ACTIVÉES (AEROBIE)
Pilote didactique permettant d'étudier le procédé d'élimination des pollutions carbonées, azotées et phosphorées par voie microbiologique. Il fonctionne par la mise en contact de l'eau à épurer avec un floc bactérien en présence d'O2 suivie par une phase de séparation de ce floc. C'est un procédé de traitement par « boues activées ».
Le système est modulaire et permet de rajouter jusqu'à 8 options parmi les suivantes :
- Option 1 : cuve de décantation secondaire de 30L. Cette option est recommandée pour l'utilisation de l'eau traitée dans une chaîne de potabilisation.
- Option 2 : système d'agitation dans la cuve d'alimentation comprenant : un circulateur et une sonde de niveau. Cette option est recommandée si la solution à traiter a un fort taux de matière en suspension.
- Option 3 : recyclage des boues. Cette option est recommandée pour un process de longue durée.
- Option 4 : racleur dans le décanteur cylindro-conique.
- Option 5 : système de régulation de pH par seuils comprenant : un bidon de solution basique, une pompe doseuse à membrane et régulateur.
- Option 6 : système de régulation de température comprenant : un thermoplongeur de 300W et un régulateur.
- Option 7 : système d'acquisition des données comprenant :
- Un écran tactile de 9,7'' permettant de visualiser le schéma de principe du pilote et de visualiser les paramètres en temps réel
- Possibilité de récupérer les données via un port USB sous le format CSV.
- Port USB sur la face avant du coffret électrique
- Option 8 : système de supervision à distance (fourni avec un PC, automate et logiciel PC-Vue). Les vannes manuelles sont remplacées par des électrovannes (nécessite l'option 7).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
Recherche du rendement d'épuration maximum en faisant varier :
- La charge massique et volumique
- L'âge des boues
- La qualité de la bio floculation
- L'aération
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
PILOTE DIDACTIQUE DE TRAITEMENT DES EAUX USÉES PAR BOUES ACTIVÉES (AEROBIE)
Pilote didactique permettant d'étudier le procédé d'élimination des pollutions carbonées, azotées et phosphorées par voie microbiologique.
Le système être modulaire et permettre de rajouter jusqu'à 8 options
Le banc devra permettre les exploitations pédagogiques suivantes:
Recherche du rendement d'épuration maximum en faisant varier :
- La charge massique et volumique
- L'âge des boues
- La qualité de la bio floculation
- L'aération
Spécifications techniques requises:
Un bac d'alimentation de capacité 200 litres avec couvercle et sur roulettes
- Un bassin d'aération de 30 litres avec deux niveaux de surverse avec couvercle
- Un agitateur type Rushton à vitesse variable, avec affichage
- Un ensemble d'aération avec un diffuseur d'air en céramique
- Un compresseur air et son débitmètre air
- Une pompe péristaltique pour l'alimentation en substrat à débit variable sur séquenceur et son débitmètre
- Un bassin fond conique de décantation de 25 litres
- Une sonde de mesure d'oxygène dissous et son transmetteur
- Régulation par seuil de l'aération asservie à la mesure d'oxygène dissous
- Une sonde de mesure combinée pH/Redox avec son transmetteur
- Une armoire de commande IP66 regroupant les commandes M/A de la pompe, du compresseur et de l'agitateur. L'armoire comprend le transmetteur du capteur d'oxygène le transmetteur du pH/Redox.
- Les raccordements et tuyauteries sont réalisés en PVC.
- Châssis soudé en inox 304L et noix en aluminium.
- Cuve de réception de l'eau traitée de 30 L
- Alimentation : 220V/230V monophasé - 50 Hz
- Dimensions : env 1700 x 700 x 2000 mm
- Le banc devra être fourni avec manuel d'utilisation et d'expérimentation en français
