Pilote de filtration sur charbon actif - MP35P

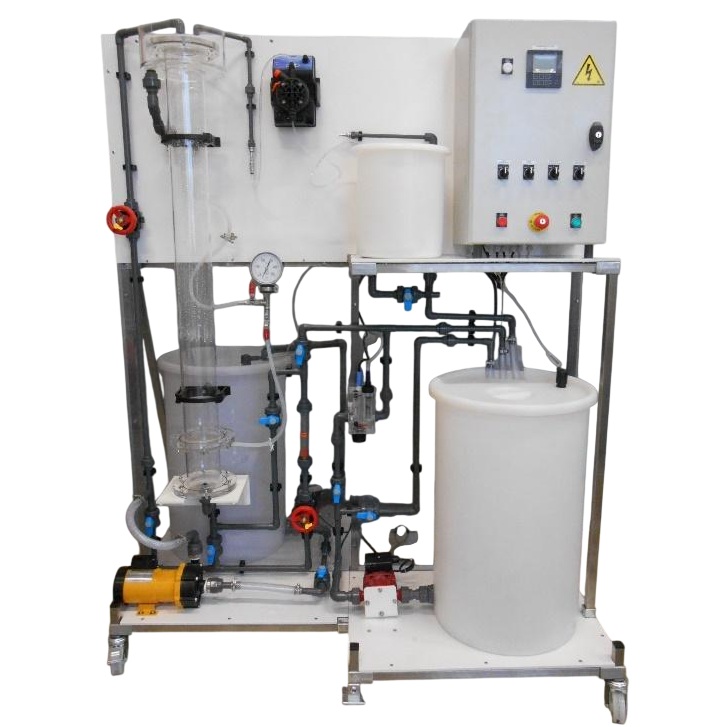

![matériel pédagogique : Pilote de filtration sur charbon actif](javascript:fenetreCent("/zoom.php?image=/image_produit/MP35P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Pilote didactique permettant d'étudier un procédé de filtration à l'aide d'un médium filtrant à base de charbon actif pour retirer les micro-organismes et les colloïdes résiduels de l'eau après une filtration sur sable.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Etude de la filtration physique et chimique (adsorption des polluants : bleu de méthylène).
- Etude des paramètres influençant la filtration tels que la dimensions des surfaces filtrantes, vitesse de filtration.
- Etude de l'Influence du débit d'alimentation sur la filtration.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
PILOTE DE FILTRATION SUR CHARBON ACTIF
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de la filtration physique et chimique (adsorption des polluants : bleu de méthylène).
- Etude des paramètres influençant la filtration tels que la dimensions des surfaces filtrantes, vitesse de filtration.
- Etude de l'Influence du débit d'alimentation sur la filtration.
Spécifications techniques requises:
- Cuve d'alimentation en polyéthylène de 100 L avec vidange, couvercle et soutirage latéral
- Une colonne en Acrylique de diamètre 100 mm, hauteur 1200 mm
- Pompe centrifuge à entrainement magnétique avec vannes de By-Pass et de prise d'échantillon
- Détecteur de niveau bas dans la cuve
- Débitmètre d'alimentation de la colonne 60-600 L/h avec vanne de réglage
- 2 manomètres de bourdon en entrée et sortie de colonne (0-250 mbar)
- Vannes d'isolement et de vidange de la colonne
- Débitmètre de gamme 60-600 L/h en sortie de colonne avec vanne de réglage
- Une cuve de réception de 100 L (PEHD) avec vidange et sonde de niveau bas pour protéger le circulateur
- 1 circulateur (Débit : 0,8 m3/h) sur la cuve de réception finale pour recirculation de l'eau traité à travers le système de mesure en ligne de chlore libre.
- Système de désinfection par chloration comprenant :
- Cuve de stockage de 10L en PEHD du réactif (Chlore)
- Pompe doseuse, débit variable (0-10 L/h), débitmètre de 3-25 L/h et clapet anti-retour sur la ligne d'alimentation du réactif
- Injection du chlore en amont ou en aval de la colonne par un système de raccord rapide auto-obturant
- Un mélangeur statique
- Régulation par seuil de l'injection de chlore après mesure en ligne du pH et du Chlore libre. Système pouvant être isolé par un jeu de vanne connecté à un circulateur pour maintenir du liquide au niveau des sondes.
- système de désinfection par lampe UV en sortie de colonne (avec jeu de vanne pour Bypass)
- Châssis mécanosoudé en tube inox (304L) 25 mm x 25 mm
- 4 roulettes dont deux avec freins
- Un coffret électrique IP66 comprenant :
- Un interrupteur général
- Deux boutons poussoir rouge et vert pour la mise en tension du pilote
- Des boutons poussoirs pour l'alimentation de chaque pompe
- Des relais de sécurité
- Des disjoncteurs
- Un affichage pour visualiser le taux de chlore/pH
- Un câble d'alimentation électrique de 5m de longueur
- Tuyaux souples pour vidange et remplissage
- pH mètre portatif
- Dimensions : env 1480 mm x 995 mm x 1845 mm
- Alimentation électrique : 230 V - 50 Hz
- Le banc devra être fourni avec manuel d'utilisation, de maintenance et d'expérimentation en français
