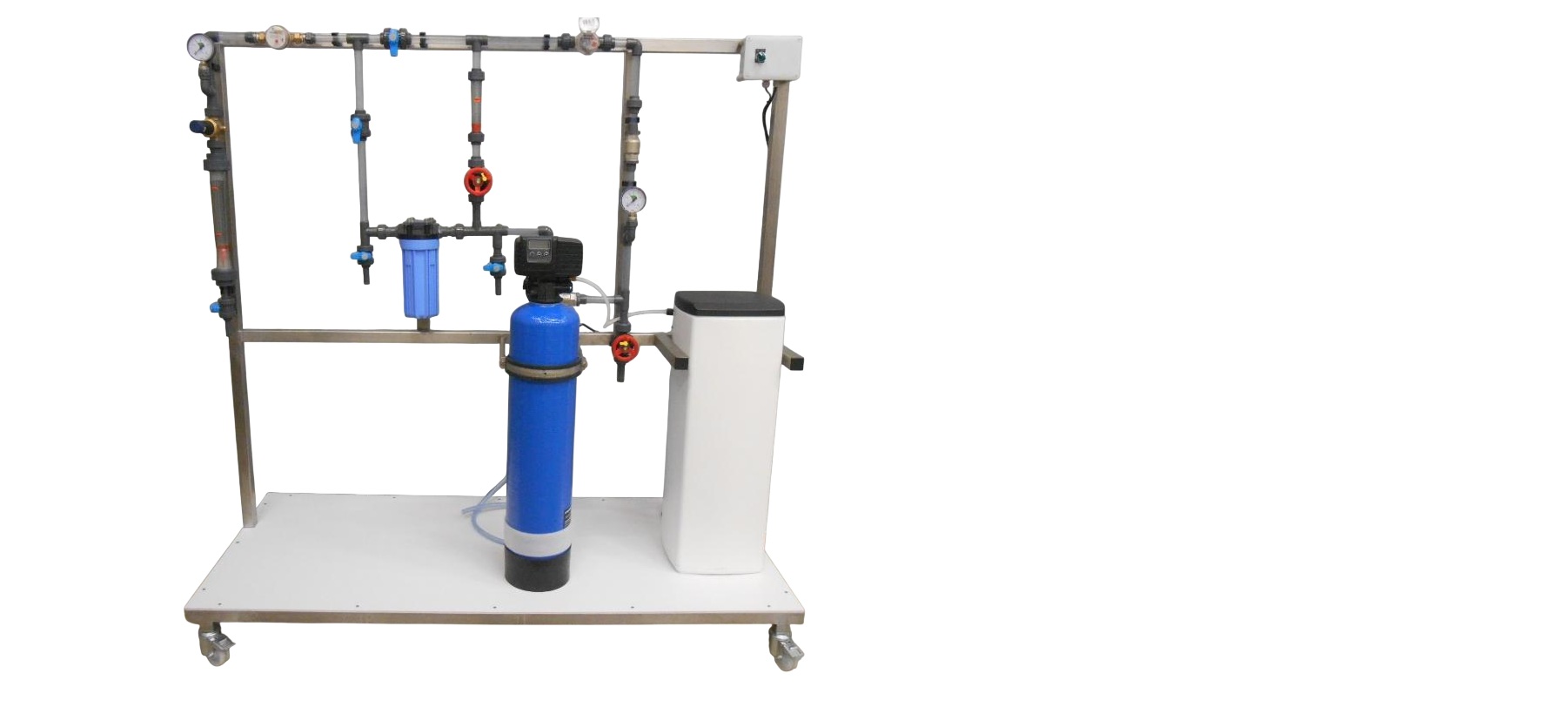

Banc didactique d'étude d'un adoucisseur d'eau - MP9P
![matériel pédagogique : Banc didactique d'étude d'un adoucisseur d'eau](javascript:fenetreCent("/zoom.php?image=/image_produit/MP9P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Pilote didactique d'étude d'un adoucisseur d'eau conçu pour abaisser la dureté d'une eau et éviter ainsi la formation de tartre qui engendre des dépôts de calcaire nuisible pour les équipements et les canalisations.
Un adoucisseur d'eau permet d'abaisser la dureté de l'eau à une valeur d'environ 10 à 20 °f, valeur jugée confortable et permettant de préserver les canalisations et les équipements des systèmes de chauffage.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Etude d'une installation de traitement de l'eau par adoucisseur
- Mesure de la dureté de l'eau par analyse colorimétrique
- Réglage et bilan des débits pour obtenir la dureté souhaitée
- Paramétrage de l'adoucisseur : cycle de régénération, Th en sortie
- Etude des différents types de mesure du Th
- Etude du fonctionnement d'une pompe doseuse et de son réglage en fonction du produit à doser
- Dépannage
- Contrôle de la pression et du débit
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UN ADOUCISSEUR D'EAU
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude d'une installation de traitement de l'eau par adoucisseur
- Mesure de la dureté de l'eau par analyse colorimétrique
- Réglage et bilan des débits pour obtenir la dureté souhaitée
- Paramétrage de l'adoucisseur : cycle de régénération, Th en sortie
- Etude des différents types de mesure du Th
- Etude du fonctionnement d'une pompe doseuse et de son réglage en fonction du produit à doser
- Dépannage
- Contrôle de la pression et du débit
Spécifications techniques requises:
- Adoucisseur avec vanne et programmateur de cycle
- Volume de résine : 20L
- Résine : MERETEC1007
- Pouvoir d'échange : 110 m3.°Th
- Pression de service : 2 à 6 bars
- Débits : 2,6m3/h avec perte de charge de 1 bar et Th=0°F
- Bac à saumure : 100L
- 2 manomètres 0-4Bars
- Réducteur de pression réglable : préréglé à 3 bars / pression max. 16 bars
- 1 débitmètre à flotteur sur l'arrivée de l'eau : 200 à 2000L/h
- 1 débitmètre à flotteur sur le circuit de by pass : 15 à 150 L/h
- 2 clapets anti-retour
- 2 compteurs eau volumétrique
- Un préfiltre bobiné 20 ?m
- 2 vannes à membrane pour le réglage du débit
- 5 vannes ¼ de tour à bille
- Une armoire électrique IP55 comprenant:
- Bouton marche/arrêt
- Bouton d'arrêt d'urgence
- Fusibles
- Disjoncteur différentiel
- Transformateur d'alimentation
- 2 sacs de sel de 25kg en pastilles
- Deux flexibles de raccordement
- Une valise de mesure du Th par bandelettes et par colorimétrie
- Châssis soudé en inox 304L équipé de 4 roulettes multidirectionnelles dont 2 avec freins
- Alimentation électrique : 230 V - 50 Hz
- Dimensions : env 1850 x 800 x 1740 mm
- Le banc devra être fourni avec manuel d'utilisation, de maintenance et d'expérimentation en français
