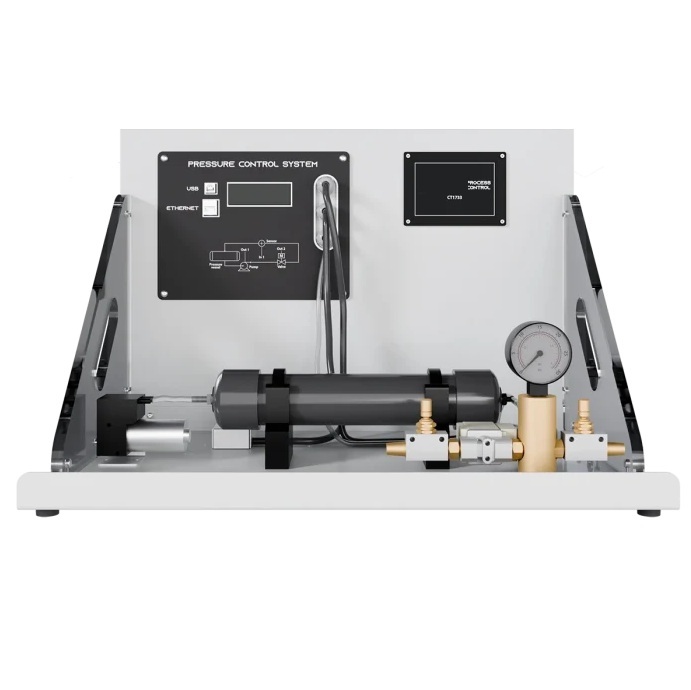

Maquette didactique d'étude de régulation de pression - CT1733
![matériel pédagogique : Maquette didactique détude de régulation de pression](javascript:fenetreCent("/zoom.php?image=/image_produit/CT1733.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Maquette didactique d'étude de régulation de pression de nouvelle génération.
Maquette de paillasse à faible encombrement autonome avec microcontrôleur dsPIC 16 bits
Le système est fourni avec des logiciels d'acquisition de données et de pilotage permettant une régulation manuelle, TOR ou PID.
La connexion entre l'ordinateur et la maquette peut s'effectuer à l'aide d'un câble USB, en Wi-Fi, Bluetooth ou via le réseau Ethernet LAN. Il est également possible de contrôler le logiciel à distance par internet.
Les spécifications complètes des commandes de l'API sont fournies sur un fichier Excel permettant aux utilisateurs de réaliser leurs propres programmes en langage C, C#, C++ ou Python. L'équipement est compatible MATLAB/Labview
Le système fourni également un retour d'information des capteurs sur un afficheur numérique LCD intégré à l'équipement.
Une fois paramétrée, la maquette peut également être utilisée de manière autonome sans ordinateur.
Exploitations pédagogiques
La maquette permet de réaliser les travaux pratiques (TP) suivants:
- Comprendre les actionneurs
- Comprendre les capteurs
- Systèmes de commande tout ou rien
- Constante de temps du système
- Régulateur P
- Régulateur PI
- Régulateur PID
- Algorithme de Zeigler-Nichols
- Correcteur anti wind up (saturation de lactionneur dans une boucle de contrôle incluant une action intégrale)
- Filtre dérivé
- Réglage manuel
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MAQUETTE DIDACTIQUE DETUDE DE REGULATION DE PRESSION
Le banc devra permettre de réaliser les travaux pratiques suivants :
- Comprendre les actionneurs
- Comprendre les capteurs
- Systèmes de commande tout ou rien
- Constante de temps du système
- Régulateur P
- Régulateur PI
- Régulateur PID
- Algorithme de Zeigler-Nichols
- Correcteur anti wind up (saturation de lactionneur dans une boucle de contrôle incluant une action intégrale)
- Filtre dérivé
- Réglage manuel
Spécifications techniques requises:
- Maquette didactique de paillasse représentative dun système de régulation de pression en boucle fermée, pilotée par ordinateur.
- Structure en en acier peint
- Système à base d'un microcontrôleur dsPIC 16 bits fournissant un retour d'information des capteurs via un afficheur numérique LCD intégré ou un logiciel, garantissant un monitoring précis en temps réel des données mesurées qui pourront également être sauvegardées au format CSV.
- Le système doit permettre aux utilisateurs d'enregistrer les résultats et de contrôler la vitesse de la pompe via des connexions USB, Wi-Fi, Bluetooth ou LAN directement sur un PC. Possibilité de contrôler le logiciel à distance par internet
- Logiciels d'acquisition de données et de pilotage permettant une régulation manuelle, TOR et PID
- Fourniture d'un fichier Excel détaillant les spécifications de chacune des commandes de l'API
Principaux composants :
- 1 compresseur à vitesse variable
- 1 réservoir sous pression
- 1 manomètre de bourdon
- 1 capteur de pression
- 1 électrovanne
- 2 vannes à pointeau
- Écran LCD
- Le système doit être alimenté par une source d'alimentation basse tension de 24 V CC et prendre en charge les connexions USB, LAN, Wi-Fi et Bluetooth à un PC (non fourni) pour lacquisition et le pilotage.
- Système permettant à l'air de s'échapper soit par une vanne à pointeau à commande manuelle (assurant un débit continu), soit par une électrovanne et une seconde vanne à pointeau (perturbation par une variation brusque de la pression).
- Equipement compatible MATLAB/Labview (non fourni)
- Fourni avec câble Usb
- Alimentation électrique : 220 V monophasé - 50 Hz
- Manuel dutilisation avec travaux pratiques en français téléchargeable au format numérique
