Maquette didactique d'étude de régulation de niveau - CT5971
![matériel pédagogique : Maquette didactique détude de régulation de niveau](javascript:fenetreCent("/zoom.php?image=/image_produit/CT5971.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

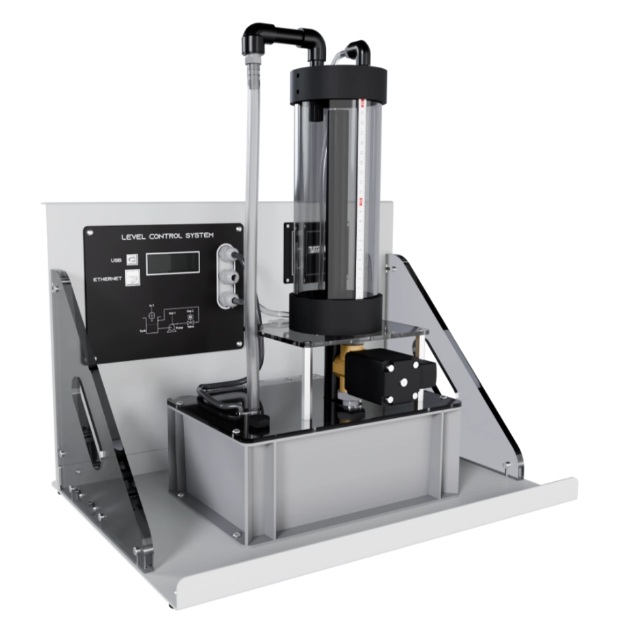

Maquette didactique d'étude de régulation de niveau de nouvelle génération.
Maquette de paillasse à faible encombrement autonome avec microcontrôleur dsPIC 16 bits
Le système est fourni avec des logiciels d'acquisition de données et de pilotage permettant une régulation manuelle, TOR ou PID.
La connexion entre l'ordinateur et la maquette peut s'effectuer à l'aide d'un câble USB, en Wi-Fi, Bluetooth ou via le réseau Ethernet LAN. Il est également possible de contrôler le logiciel à distance par internet.
Les spécifications complètes des commandes de l'API sont fournies sur un fichier Excel permettant aux utilisateurs de réaliser leurs propres programmes en langage C, C#, C++ ou Python. L'équipement est compatible MATLAB/Labview
Le système fourni également un retour d'information des capteurs sur un afficheur numérique LCD intégré à l'équipement.
Une fois paramétrée, la maquette peut également être utilisée de manière autonome sans ordinateur.
Exploitations pédagogiques
La maquette permet de réaliser les travaux pratiques (TP) suivants:
- Comprendre les actionneurs
- Comprendre les capteurs
- Systèmes de commande tout ou rien
- Constante de temps du système
- Régulateur P
- Régulateur PI
- Régulateur PID
- Algorithme de Zeigler-Nichols
- Correcteur anti wind up (saturation de lactionneur dans une boucle de contrôle incluant une action intégrale)
- Filtre dérivé
- Réglage manuel
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MAQUETTE DIDACTIQUE DETUDE DE REGULATION DE NIVEAU
Le banc devra permettre de réaliser les travaux pratiques suivants :
- Comprendre les actionneurs
- Comprendre les capteurs
- Systèmes de commande tout ou rien
- Constante de temps du système
- Régulateur P
- Régulateur PI
- Régulateur PID
- Algorithme de Zeigler-Nichols
- Correcteur anti wind up (saturation de lactionneur dans une boucle de contrôle incluant une action intégrale)
- Filtre dérivé
- Réglage manuel
Spécifications techniques requises:
- Maquette didactique de paillasse représentative dun système de régulation de niveau deau en boucle fermée, pilotée par ordinateur.
- Structure en en acier peint
- Réservoir de stockage d'eau en plastique équipé d'une pompe
- Fonctionnement en circuit fermé
- Système à base d'un microcontrôleur dsPIC 16 bits fournissant un retour d'information des capteurs via un afficheur numérique LCD intégré ou un logiciel, garantissant un monitoring précis en temps réel des données mesurées qui pourront également être sauvegardées au format CSV.
- Le système doit permettre aux utilisateurs d'enregistrer les résultats et de contrôler la vitesse de la pompe via des connexions USB, Wi-Fi, Bluetooth ou LAN directement sur un PC. Possibilité de contrôler le logiciel à distance par internet.
- Logiciels d'acquisition de données et de pilotage permettant une régulation manuelle, TOR et PID
- Fourniture d'un fichier Excel détaillant les spécifications de chacune des commandes de l'API
Principaux composants :
- 1 x réservoir d'eau
- 1 cylindre de mesure transparent équipé de graduations pour la mesure visuelle du niveau deau et dune surverse
- 1 x pompe à vitesse variable
- 1 x capteur de niveau (mesure de pression)
- 1 x vanne proportionnelle
- Écran LCD
- Le système doit être alimenté par une source d'alimentation basse tension de 24 V CC et prendre en charge les connexions USB, LAN, Wi-Fi et Bluetooth à un PC (non fourni) pour lacquisition et le pilotage.
- Equipement compatible MATLAB/Labview (non fourni)
- Fourni avec :
- Câble Usb
- Tube en PVC transparent de 4 mm x 1,5 mm d'épaisseur (300 mm)
- Alimentation électrique : 220 V monophasé - 50 Hz
- Manuel dutilisation avec travaux pratiques en français téléchargeable au format numérique
