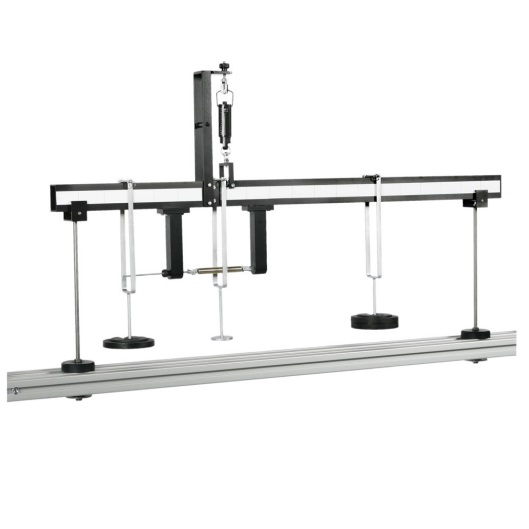

Banc didactique d'étude de la force de cisaillement - HFC4
![matériel pédagogique : Banc didactique d'étude de la force de cisaillement](javascript:fenetreCent("/zoom.php?image=/image_produit/HFC4.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude de la force de cisaillement de table permettant d'étudier les actions de cisaillement dans une poutre, de mesurer l'effort tranchant dans une section d'une poutre chargée et de vérifier l'équilibre des forces. Le banc peut également en option permettre l'étude des lignes d'influence de l'effort tranchant avec l'option HFC4a.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Améliorer la compréhension du phénomène de cisaillement dans une poutre
- Mesurer l'effort tranchant dans une section de poutre chargée et comparaison avec les valeurs théoriques
- Étudier la ligne d'influence pour l'effort tranchant (a vec option supplémentaire)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE LA FORCE DE CISAILLEMENT
Le banc devra permettre les exploitations pédagogiques suivantes:
- Améliorer la compréhension du phénomène de cisaillement dans une poutre
- Mesurer l'effort tranchant dans une section de poutre chargée et comparaison avec les valeurs théoriques
- Étudier la ligne d'influence pour l'effort tranchant (a vec option supplémentaire)
Spécifications techniques requises:
- Banc didactique de table
- Force de cisaillement mesurée à l'aide d'un peson à ressort
- Poutre en aluminium anodisé 'coupée' en deux parties avec deux travées de 660 et 330 mm de longueur assemblées par un système à faible frottement - section de la poutre 51 x 38 mm
- Les forces internes créées et le moment fléchissant seront compensées par un ressort de traction réglable en partie basse et un peson à ressort en partie haute permettra de mesurer la force de cisaillement verticale
- Poutre en appui simple
- Des supports aves poids pourront être positionnés dans n'importe quelle position le long de la poutre.
- 2 supports et 3 crochets de poids.
- Poutre Jeu de supports de poids et de masses (3 x2N, 3x 5N, 3x 10N)
- Manuel d'utilisation avec travaux pratiques
