Module didactique d'arbre élastique - HTM90E

matériel pédagogique : Module didactique d'arbre élastique
Agrandir image

Description

Module didactique d'arbre élastique permettant d'étudier la réponse d'un rotor élastique à une excitation de type balourd. Différents états de fonctionnement peuvent être mis en évidence. Une comparaison des courbes caractéristiques de chaque état peut être effectuée.
3 piliers supportent des roulements à billes et permettent à l'arbre de tourner librement tout en restreignant son déplacement aux vitesses proches de la résonnance. L'arbre est guidé par ces roulements et vient se monter sur la base HTM90. Pour observer les vibrations, le module HTM90A est nécessaire.

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Familiarisation avec les concepts de vitesse critique et de résonance des arbres
- Étude de l'orbite et de la déformation dans le domaine sous-critique et super-critique
- Influence d'excitations déséquilibrées
- Comparaison des matériaux et de leurs propriétés en conditions expérimentales chargées
- Influence des erreurs d'alignement et des forces naturelles sur les arbres longs dans des applications industrielles
- Familiarisation par l'expérimentation des étudiants sur les méthodes fondamentales de mesure de vibration sur des process/machines
- Introduction aux méthodes de mesure de vibration sur des systèmes de machines tournantes
- Fondamentaux sur la mesure de vibration d'arbre et de paliers
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MODULE D'ETUDE D'UN D'ARBRE ELASTIQUE

Le banc devra permettre de réaliser les travaux pratiques suivants:
- Familiarisation avec les concepts de vitesse critique et de résonance des arbres
- Étude de l'orbite et de la déformation dans le domaine sous-critique et super-critique
- Influence d'excitations déséquilibrées
- Comparaison des matériaux et de leurs propriétés en conditions expérimentales chargées
- Influence des erreurs d'alignement et des forces naturelles sur les arbres longs dans des applications industrielles
- Familiarisation par l'expérimentation des étudiants sur les méthodes fondamentales de mesure de vibration sur des process/machines
- Introduction aux méthodes de mesure de vibration sur des systèmes de machines tournantes
- Fondamentaux sur la mesure de vibration d'arbre et de paliers

Spécifications techniques requises:
- Étude de la vibration en flexion d'un arbre élastique
- Arbre en acier inoxydable
- Arbre en aluminium
- Diamètre de l'arbre : 12.7mm, longueur : 381 mm (15?) et longueur nominale entre les paliers de 250 mm

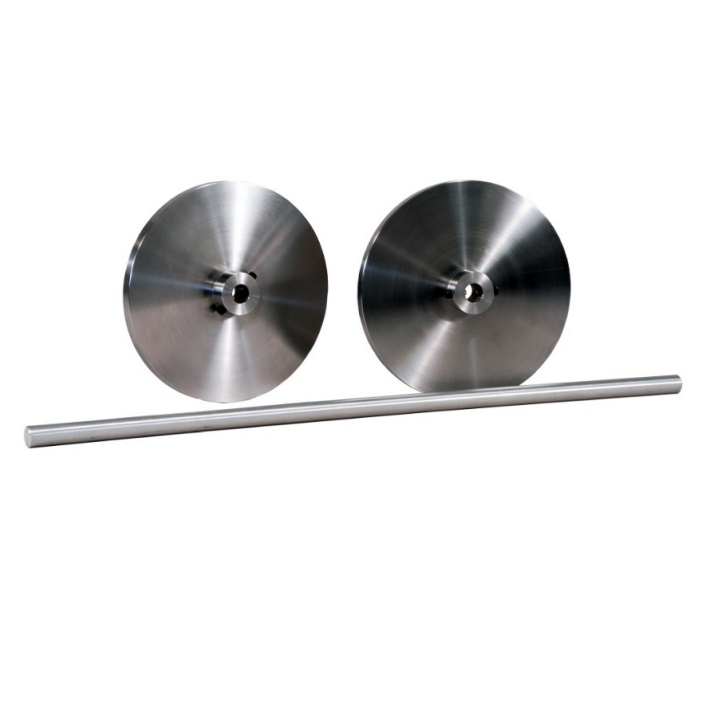

- 2 disques d'inertie, pouvant se déplacer le long de l'arbre pour le rendre excentrique
- 1 boîte de rangement
- 1 mètre ruban
- Eléments de fixation
- Fourni avec manuel d'utilisation avec travaux pratiques
