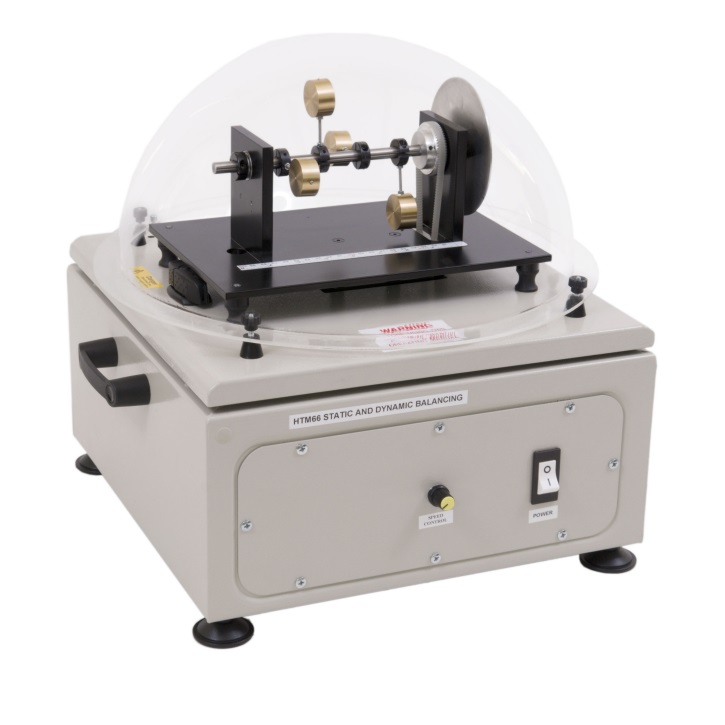

Banc didactique d'étude de l'équilibrage statique et dynamique - HTM66
![matériel pédagogique : Banc didactique d'étude de l'équilibrage statique et dynamique](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM66.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude de l'équilibrage statique et dynamique de laboratoire permettant d'illustrer les problèmes d'équilibrage dynamique de corps en rotation. Le banc permet d'étudier l'équilibrage statique et dynamique de masses autour d'un arbre entrainé en rotation par un moteur. Les positions angulaires et linéaires, le rayon et le poids des masses d'équilibrage sont variables.
Démonstration de systèmes équilibrés et avec balourd atteignant la vitesse requise à l'aide d'un moteur.
Fourni avec manuel d'exploitation pédagogique complet
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Equilibrage statique de masses non-coplanaires
- Equilibrage dynamique de masses non-coplanaires
- Comparaison entre les valeurs expérimentales et théoriques
- Utilisation de résolutions graphiques avec des vecteurs, des forces, des polygones de moments.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE L'EQUILIBRAGE STATIQUE ET DYNAMIQUE
Le banc devra permettre de réaliser les travaux pratiques suivants:
- Equilibrage statique de masses non-coplanaires
- Equilibrage dynamique de masses non-coplanaires
- Comparaison entre les valeurs expérimentales et théoriques
- Déséquilibre de masses en rotation et effets sur les composants environnants
Spécifications techniques requises::
- Banc de table autonome équipé d'un dôme de protection transparent et d'un micro contacteur de sécurité.
- Arbre guidé en rotation par des roulements de précision
- Moteur à vitesse contrôlée entrainant un arbre tournant à des vitesses entre 0 et 1400 tr/min.
- Rayon des masses d'équilibrage variable de 30 à 70mm
- Jeu de masses d'équilibrage de 50, 75 et 100 g fourni
- Echelle linéaire en millimètres
- Echelle angulaire 360 degrés, résolution 1 °
- 100 masses de type billes de roulement avec bac de pesage
- 4 masses d'équilibrage de 50g
- 4 masses d'équilibrage de 75g
- 4 masses d'équilibrage de 100g
- 2 crochest de poids
- Alimentation électrique : 230V, 50Hz, avec transformateur 12 V
- Dimensions: env 500(L) x 500(P) x 460(H) mm
- Manuel d'utilisation et de travaux pratiques
