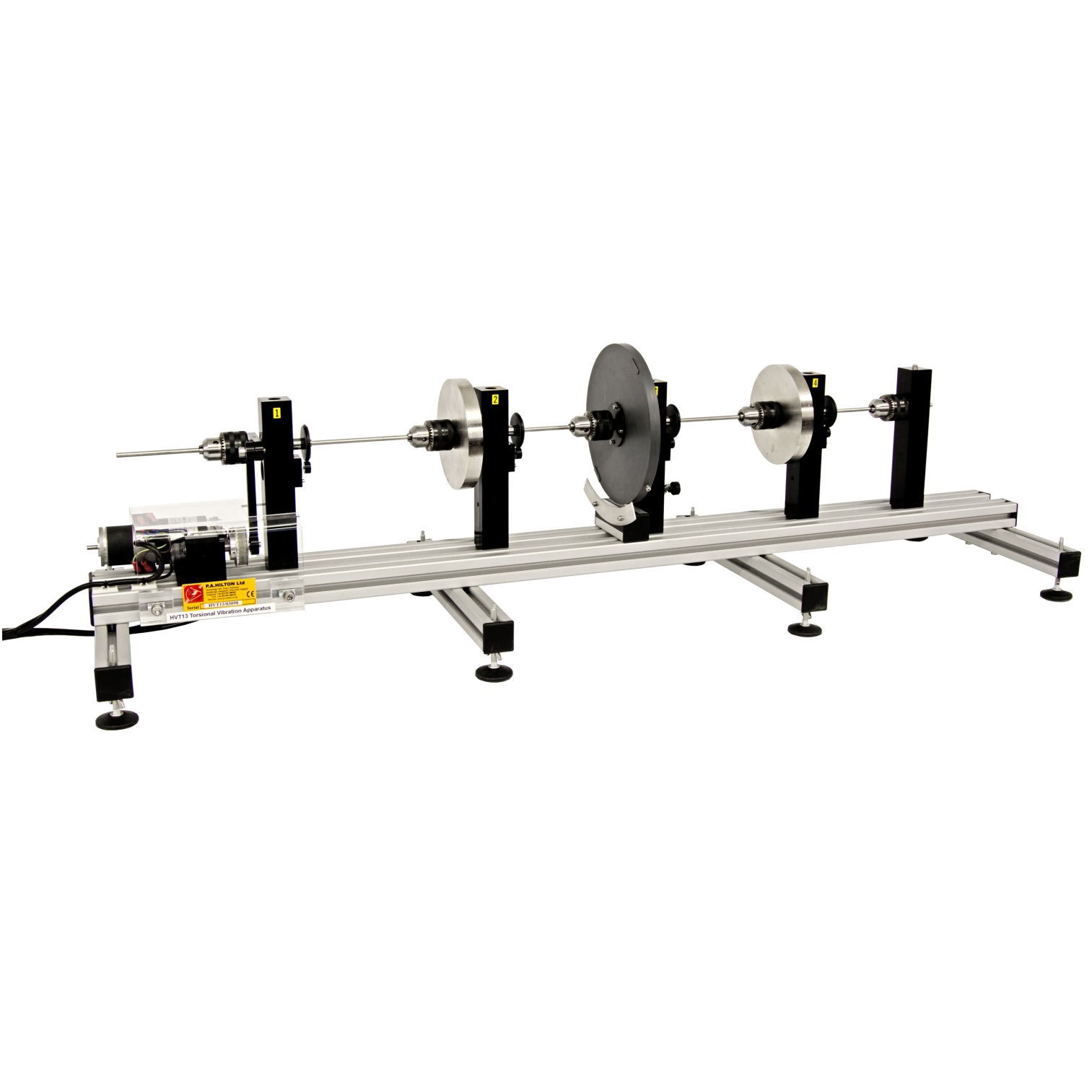

Appareil didactique complet d'étude des vibrations en torsion - HVT13
![matériel pédagogique : Appareil didactique complet d'étude des vibrations en torsion](javascript:fenetreCent("/zoom.php?image=/image_produit/HVT13.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique complet d'étude des vibrations en torsion de laboratoire permettant d'étudier la torsion en statique et la torsion en dynamique, de déterminer la rigidité en torsion d'une barre, d'observer la résonnance en torsion forcée et d'étudier un système de vibrateur à deux ou trois masses sur une barre vibrant en torsion.
Fourni avec manuel d'exploitation pédagogique complet
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination de la raideur en torsion d'une barre de torsion
- Détermination du moment d'inertie
- Vibration forcée en torsion et résonance
- Systèmes vibratoires en torsion à trois masses permettent d'étudier des systèmes vibratoires à une, deux et trois masses.
- Démonstration de l'effet de l'amortissement par frottement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL DIDACTIQUE COMPLET D'ÉTUDE DES VIBRATIONS EN TORSION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination de la raideur en torsion d'une barre de torsion
- Détermination du moment d'inertie
- Vibration forcée en torsion et résonance
- Systèmes vibratoires en torsion à trois masses permettent d'étudier des systèmes vibratoires à une, deux et trois masses.
- Démonstration de l'effet de l'amortissement par frottement
Spécifications techniques requises:
- Châssis profilé en aluminium sur lequel sont montés 4 piliers verticaux équipé de mandrins.
- Chaque pilier permettra de guider en rotation un arbre central tournant dans des roulements de précision avec un mandrin à une extrémité qui fixera l'éprouvette de torsion.
- Possibilité de monter un arbre avec jusqu'à 3 masses.
- 3 disques de différentes iinerties :
- 2 disques en acier de diamètre 150 mm et d'épaisseur 20 mm
- 2 disques en plastique de diamètre 228 mm et d'épaisseur 15 mm
- Arbre de torsion en acier de 1300 mm de long, diamètre 6 mm
- Les vibrations seront transmises dans l'arbre de torsion au moyen d'un moteur d'excitation dont la vitesse est contrôlée par un boitier de contrôle jusqu'à 20 Hz
- Système mécanique permettant de générer un amortisseur.
- Des capteurs de mouvement angulaires sur les piliers de mandrin mesurront l'amplitude des vibrations.
- Les signaux de ces capteurs seront conditionnés sur le boitier de contrôle pour être ensuite transmis sur un oscilloscope logiciel fourni avec l'équipement.
- Système mécanique permettant de mesure le module de rigidité de l'arbre de torsion.
- 4 cables BNC
- 1 mètre ruban
- 1 chronomètre
- 1 crochet de poids et 6 masses de 5N
- Fourni avec un manuel d'utilisation et de travaux pratiques
