Appareil didactique d'étude des vibrations en torsion (libres et amorties) - HVT12B
![matériel pédagogique : Appareil didactique d'étude des vibrations en torsion (libres et amorties)](javascript:fenetreCent("/zoom.php?image=/image_produit/HVT12B.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

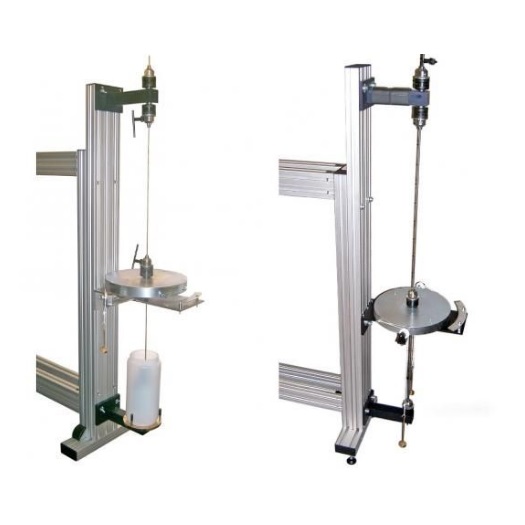

Appareil didactique à monter dans le Portique d'Etude des Vibrations HVT12f permettant de vérifier l'interaction entre la période d'oscillation en torsion d'un arbre monté avec un volant d'inertie et le moment d'inertie, la longueur et le diamètre de l'arbre en condition extrémité libre ou fixée avec ou sans amortissement et de déterminer le Appareil de rigidité de l'arbre. Une applique fixée sur la partie supérieure du châssis permet de fixer une barre métallique sur laquelle est placé un volant d'inertie à l'autre extrémité. Une autre applique sur la partie inférieure du châssis permet de monter un système d'amortissement ou de venir monter un mandrin de fixation pour travailler en condition extrémité fixée. Deux fils en acier et en laiton de différents diamètres sont Fourni.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Montrer que la période est proportionnelle à la racine carrée de la longueur de la tige
- Montrer que la période est proportionnelle à la racine carrée du moment du moment d'inertie
- Montrer que la période est inversement proportionnelle à la racine carrée du diamètre de la tige
- Montrer que la période est inversement proportionnelle à la racine carrée du module de rigidité
- Étudier la décroissance de l'amplitude d'une oscillation amortie
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DES VIBRATIONS EN TORSION (libres et amorties)
Le banc devra permettre les exploitations pédagogiques suivantes:
- Montrer que la période est proportionnelle à la racine carrée de la longueur de la tige
- Montrer que la période est proportionnelle à la racine carrée du moment du moment d'inertie
- Montrer que la période est inversement proportionnelle à la racine carrée du diamètre de la tige
- Montrer que la période est inversement proportionnelle à la racine carrée du module de rigidité
- Étudier la décroissance de l'amplitude d'une oscillation amortie
Spécifications techniques requises:
- Appareil à monter sur châssis de table devant permettre de vérifier la dépendance de la période d'oscillation d'un 'arbre' sur lequel est montée un volant avec le moment d'inertie, la longueur et le diamètre de l'arbre; avec différentes conditions à l'extrémité, fixe et libre et avec ou sans amortissement
- Doit comprendre une tige métallique fixée à un support de fixation en aluminium, la tige possèdera un disque rigide pouvant être fixé à différentes positions sur la longueur de la tige.
- Une bague permettra de venir se fixer sur le disque pour augmenter son inertie
- Un support, un cylindre amortissant et un réservoir devront permette de créer différentes conditions fixe et libre à l'extrémité et d'appliquer un amortissement contrôlé
- 2 Tiges en acier de diamètre 3.175mm et 4.75mm longuer 1200 mm
- 2 Tiges en laiton de diamètre 3.175mm et 4.75mm longuer 1200 mm
- Disque plein de diamètre 250 mm, épaisseur 30 mm, poids 11.5 Kg
- Bague en acier de diamètre extérieur 250 mm, diamètre intérieur 160 mm, épaisseur 30 mm, poids env 4.5 kg
- Bague fendue de diamètre extérieur 250 mm, diamètre intérieur 160 mm, épaisseur 40, poids env 8.75 kg
- Réservoir d'amortissement
- 2 crochets de poids
- Jeu de poids : 4 x 1N, 2 x 5N
- Un chronomètre
- Un mètre ruban
- Dimensions : env 1310 x 350 x 380 mm
- Manuel d'utilisation et de travaux pratiques
Tél : 09 81 10 07 39 et 09 81 11 07 39 - Fax : 09 81 70 70 01 - Email : info@prodidac.fr
