Maquette sismique didactique - HVT5

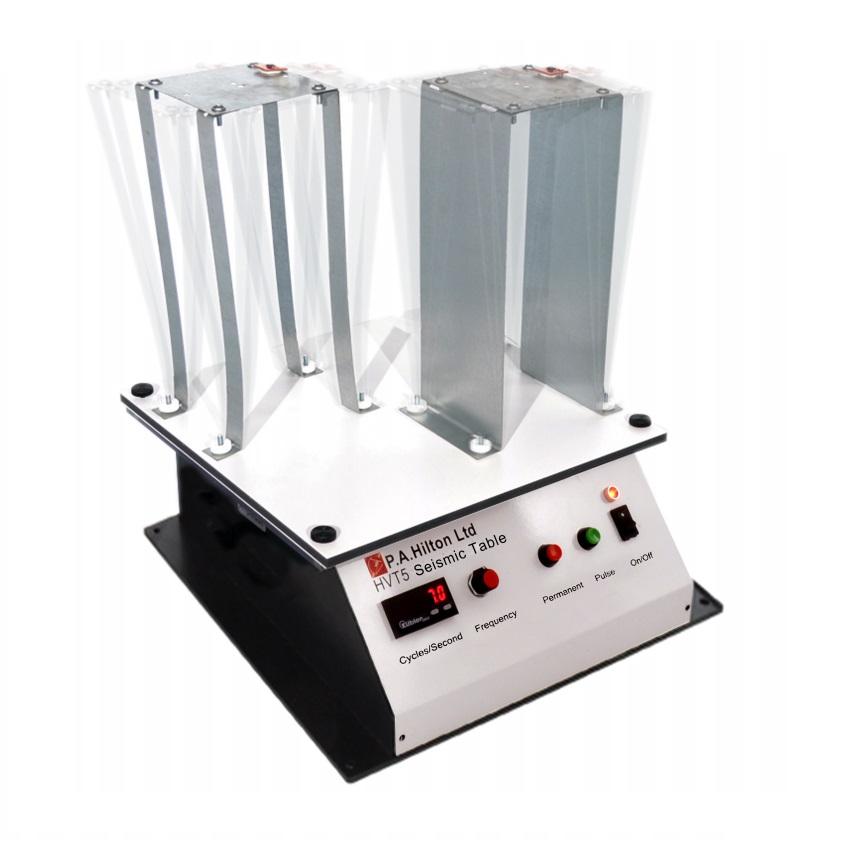

![matériel pédagogique : Maquette sismique didactique](javascript:fenetreCent("/zoom.php?image=/image_produit/HVT5.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc d'étude sismique permettant d'étudier les phénomènes liés à la dynamique des structures et la compréhension des liens entre la fréquence d'un séisme et leur impact sur différentes formes de structures.
Banc d'étude sismique de table équipé de capteurs et fourni avec différents accessoires permettant de réaliser de nombreux TP. Le système permet d'effectuer des simulations réelles sur les réponses aux vibrations de différents montages de structure. Il permet de visualiser les effets et les applications des changements de certains paramètres sur les maquettes pour des applications aussi bien théoriques spécifiques que structurelles. Il fournit différentes solutions pratiques permettant de minimiser l'amplitude des réponses fréquentielles.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Vibration unidirectionnelle, à un degré de liberté.
- Types d'amortissement et efficacité sur la réduction de la vibration et de l'amplitude du déplacement.
- Protection parasismiques
- Influence des paramètres suivants; section transversale, densité, moment fléchissant, centre de gravité et distribution de la masse.
- Calcul de la fréquence naturelle, du facteur d'amortissement, de la raideur et de réponse fréquentielle.
- Influence des conditions de fixation
- Torsion de modèles 3D
- Vibration locale
- Emplacement libre des capteurs et de leur orientation.
- Réaction de différents matériaux à des mouvements de différentes amplitudes et fréquences.
- Étude sur les fréquences et les modes de résonance. Étude de la variation des paramètres expérimentaux sur la résonance.
- Fourni avec manuel d'exploitation pédagogique complet
Spécifications pour appel d'offres
MAQUETTE SISMIQUE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Vibration unidirectionnelle, à un degré de liberté.
- Types d'amortissement et efficacité sur la réduction de la vibration et de l'amplitude du déplacement.
- Protection parasismiques
- Influence des paramètres suivants; section transversale, densité, moment fléchissant, centre de gravité et distribution de la masse.
- Calcul de la fréquence naturelle, du facteur d'amortissement, de la raideur et de réponse fréquentielle.
- Influence des conditions de fixation
- Torsion de modèles 3D
- Vibration locale
- Emplacement libre des capteurs et de leur orientation.
- Réaction de différents matériaux à des mouvements de différentes amplitudes et fréquences.
- Étude sur les fréquences et les modes de résonance. Étude de la variation des paramètres expérimentaux sur la résonance.
Spécifications techniques requises:
- Table sismique
- Potentiomètre permettant de faire varier la fréquence entre 1 et 14Hz, 60 à 840 Tr/min (+/- 10%) selon les accessoires fournis
- Amplitude de la table variable entre 0 et 10 mm
- Afficheur numérique de fréquence
- Dispositif mesure du déplacement des structures
- Accessoires d'amortissement
- 5 masses de 100g
- Maquettes de différents types (jambes longues et courtes) avec différentes conditions de fixations
- Support de maquette à rouleau
- Plaque en silicone
- Deux accéléromètres monodirectionnels
- Boitier capteur pour raccordement avec oscilloscope numérique sur ordinateur via un câble Usb, fourni avec logiciel.
- Alimentation à courant continu 15 V
- Boite de rangement des accessoires
- Manuel d'utilisation et de travaux pratiques
