Canal hydraulique pédagogique à surface libre à pente variable, avec transport de sédiments 7.5 m - FC80-7-5

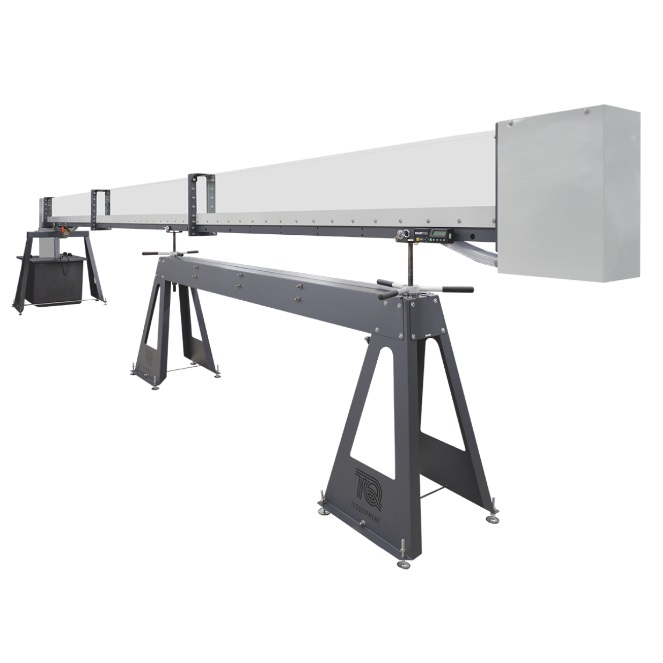

![matériel pédagogique : Canal hydraulique pédagogique à surface libre à pente variable, avec transport de sédiments 7.5 m](javascript:fenetreCent("/zoom.php?image=/image_produit/FC80-7-5.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Canal hydraulique pédagogique à surface libre à pente variable de 80 mm de large et de 7,5 mètres de long, avec un kit de démarrage composé de modèles et d'instruments.
Il permet aux étudiants d'étudier les effets variables du transport des sédiments, la dynamique des formes du lit et l'écoulement d'eau autour des seuils et autres objets dans un canal ouvert.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Études sur un lit fixe et lisse.
- Mécanique des transports de sédiments.
- Expériences sur l'érosion locale (pont) pour comprendre les mouilles et leurs effets sur l'intégrité d'une structure
- Deux vannes guillotine permettant d'effectuer des études sur le ressaut hydraulique, l'énergie spécifique et la détermination du coefficient de débit.
- Déversoir à paroi mince immergé permettant d'établir la relation entre la charge au-dessus d'un déversoir et le débit.
- Déversoir à seuil épais et effets du changement de profil du déversoir.
- Écoulement uniforme dans un canal incliné avec études du coefficient de Chezy.
- Canal jaugeur à Venturi pour indiquer le débit et le profil de surface, et donc l'obtention du coefficient de débit.
- Expérimentations supplémentaires avec les modèles et accessoires optionnels
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CANAL HYDRAULIQUE A SURFACE LIBRE A PENTE VARIABLE DE 7.5M AVEC TRANSPORT DE SEDIMENTS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Études sur un lit fixe et lisse.
- Mécanique des transports de sédiments.
- Expériences sur l'érosion locale (pont) pour comprendre les mouilles et leurs effets sur l'intégrité d'une structure
- Deux vannes guillotine permettant d'effectuer des études sur le ressaut hydraulique, l'énergie spécifique et la détermination du coefficient de débit.
- Déversoir à paroi mince immergé permettant d'établir la relation entre la charge au-dessus d'un déversoir et le débit.
- Déversoir à seuil épais et effets du changement de profil du déversoir.
- Écoulement uniforme dans un canal incliné avec études du coefficient de Chezy.
- Canal jaugeur à Venturi pour indiquer le débit et le profil de surface, et donc l'obtention du coefficient de débit.
- Expérimentations supplémentaires avec les modèles et accessoires optionnels
Spécifications techniques requises:
- Veine du canal en verre trempé: Longueur 7.5 m, largeur 80 mm, Profondeur 250 mm
- Une poutre caisson robuste en forme de U en acier supportera et rigidifiera la structure du canal afin d'assurer un parfait parallélisme des parois et une section transversale de veine identique dans sa longueur.
- Un portique monté au sol supportera la veine d'essai à une hauteur adaptée par rapport au champ de vision des étudiants.
- Un vérin permettra d'élever ou d'abaisser le support à l'aide d'un système à vis de -1 à +3 degrés
- Un inclinomètre numérique permettra une mesure précise de l'angle du canal avec une résolution de 0.05°.
- Débitmètre numérique 10-200 l/min
- Une pompe avec arbre inox : 0.5 kW ? Débit 180 L/min accompagnée d'une vanne aspirera l'eau du réservoir d'alimentation jusqu'à un système de tranquillisation du débit situé à l'extrémité amont du canal afin d'avoir un écoulement entrant uniforme, libre de remous.
- L'extrémité à l'aval du canal possèdera une section à fenêtre pour la visualisation de l'écoulement et une chambre de tranquillisation en sortie.
- Le débit sera mesuré à l'aide d'un débitmètre électronique avec afficheur numérique de débit à hauteur d'homme
- Réservoir d'alimentation en composites de capacité minimum 320 L
- Piège à sédiment intégré en acier inoxydable
- Modèles à fournir :
- Modèles à fournir :
- Déversoir à seuil épais
- Déversoir à paroi mince
- 2 Vannes guillotine
- Canal jaugeur à Venturi
- Un tube Pitot pour la mesure de la pression
- 2 jauges de profondeurs (limnimètre)
- Une truelle et un râteau
- 2 sacs de sédiments calibrés de 50 Kg (sable calibré)
- Dimensions : env 8150 mm long x 1200 mm larg x 1400 mm haut.
- Manuel d'utilisation et de travaux pratiques en Français
