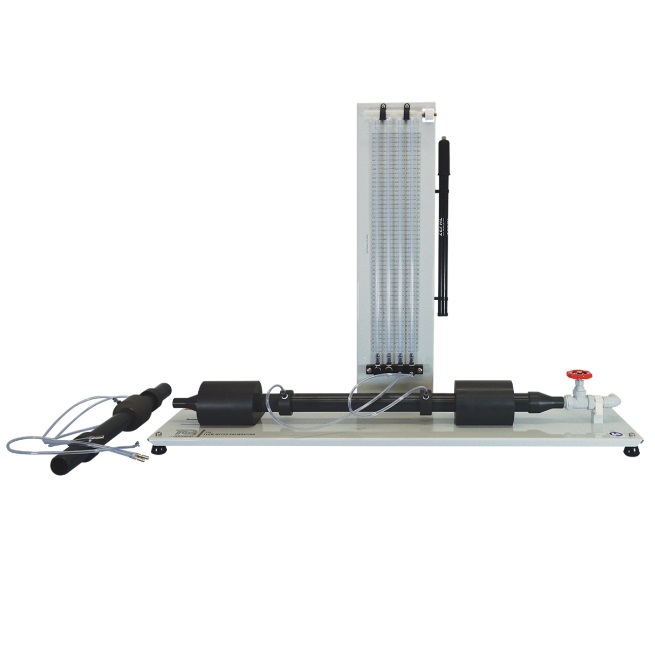

Appareil didactique d'étalonnage de débitmetres - H40
![matériel pédagogique : Appareil didactique d'étalonnage de débitmetres](javascript:fenetreCent("/zoom.php?image=/image_produit/H40.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étalonnage de débitmetres compact permettant de comparer et de mettre en évidence les pertes de précision sur les principaux types de débitmètres: à tube de Pitot, Venturi, diaphragme et tuyère (tous Fourni en option).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Précision des principaux débitmètres à organe déprimogène
- Pertes de charge dans les débitmètres et valeur du coefficient k
- Calcul du coefficient de débit des débitmètres
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETALONNAGE DE DEBITMETRES
- Système modulaire pouvant recevoir jusqu'à 4 modules expérimentaux interchangeables
Le banc devra permettre les exploitations pédagogiques suivantes:
- Précision des principaux débitmètres à organe déprimogène
- Pertes de charge dans les débitmètres et valeur du coefficient k
- Calcul du coefficient de débit des débitmètres
Spécifications techniques requises:
. Banc de table monté sur plaque support avec pieds
. Une conduite droite de diamètre interne de 22 mm pour permettre de compenser la perte de charge due à la conduite
. Vanne de réglage du débit
. Tuyère normalisée selon les normes ISA avec prises de pression au niveau du col et en aval d'une tuyère
. Multimanomètre à 4 tubes monté sur panneau vertical
. Système de contre pression par pompe à air manuelle
. Logiciel de gestion des données hydrauliques reprenant les caractéristiques de l'équipement pour faciliter les opération de saisie, d'évaluation et de présentation des données par les étudiants.
. Dimensions et Poids net: 735 x 1000 x 300 mm et 10 kg
· Manuel d'utilisation et de travaux pratiques en français
