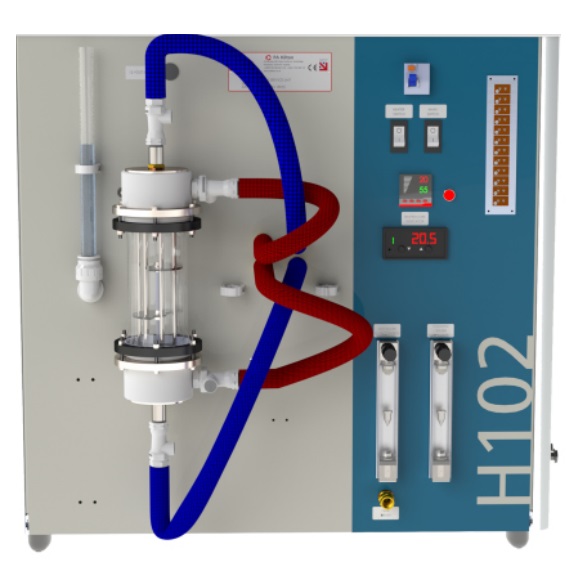

Banc pédagogique d'étude des échangeurs thermiques - H102
![matériel pédagogique : Banc pédagogique d'étude des échangeurs thermiques](javascript:fenetreCent("/zoom.php?image=/image_produit/H102.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc pédagogique d'étude des échangeurs thermiques de laboratoire (ancienne ref H101) avec instrumentation complète fournissant toutes les utilités à chacun des échangeurs de chaleur optionnels de la gamme H102. Un générateur d'eau chaude dont la température est contrôlée est intégré au banc et les débits d'eau chaude et d'eau froide sont contrôlés et mesurés par des débitmètres à section variable. Les échangeurs de chaleur optionnels sont raccordés à l'aide de raccords auto-obturant. L'instrumentation standard comprend jusqu'à 12 thermocouples, un afficheur numérique de température, un régulateur de température d'eau chaude et deux débitmètres. Une acquisition de données optionnelle est disponible pour raccorder le banc à un ordinateur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC MODULAIRE D'ETUDES DES ECHANGEURS THERMIQUES
Spécifications techniques requises:
- Banc de tableen aluminium avec espace de montage pour un échangeur et ensemble d'instrumentation sur panneau frontal.
- Il devra être de conception modulaire pour pouvoir lui joindre des modules d'échangeurs complémentaires (jusqu'à 11 types d'échangeurs différents)
- Le banc devra être équipé d'instruments et devra fonctionner à partir d'une alimentation électrique monophasée conventionnelle et de l'eau de ville.
- Grâce aux modules optionnels qui peuvent être montés sur le banc de base, l'appareil permettra aux étudiants d'examiner les performances d'échangeurs thermiques optionnels
- L'eau chaude dont la température devra être contrôlée par un régulateur PID intégré au banc doit provenir d'un réservoir chauffé électriquement à l'aide d'une résistance de chauffe immergée de 3 kW et d'une pompe.
- Thermostat de sécurité déclanchant à une température de 80°C.
- La pression de l'eau froide de ville devra pouvoir être contrôlée.
- Les débits d'eau froide et d'eau chaude seront contrôlés et mesurés par des rotamètres à section variable.
- Débit d'eau chaude : 4 ? 50 gm/s
- Débit d'eau froide : 4 ? 50 gm/s
- Les échangeurs de chaleur optionnels seront montés sur l'unité de service à l'aide de raccords rapides assurant une bonne fixation.
- La protection électrique sera assurée par un disjoncteur bipolaire pour les surcharges et un disjoncteur différentiel pour les fuites à la terre.
- Le système d'eau chaude sera équipé d'un thermostat de sécurité évitant ainsi toute température excessive.
- L'instrumentation pourra recevoir jusqu'à 12 thermocouples de type T, avec lecture sur un afficheur numérique avec une résolution de 0.1°C
- 2 x tuyaux renforcés ; un pour l'alimentation et un pour la vidange de l'eau
- 1 x tuyau renforcé pour la vidange du réservoir
- Dimensions : 485 x 760 x 760(H) mm
- Alimentation Électrique: 220-240 Volts, Monophasé, 50Hz
- Manuel d'utilisation et d'expérimentation complet en Francais
