Banc pédagogique d'étude des échanges thermiques en double phase - H411
![matériel pédagogique : Banc pédagogique d'étude des échanges thermiques en double phase](javascript:fenetreCent("/zoom.php?image=/image_produit/H411.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

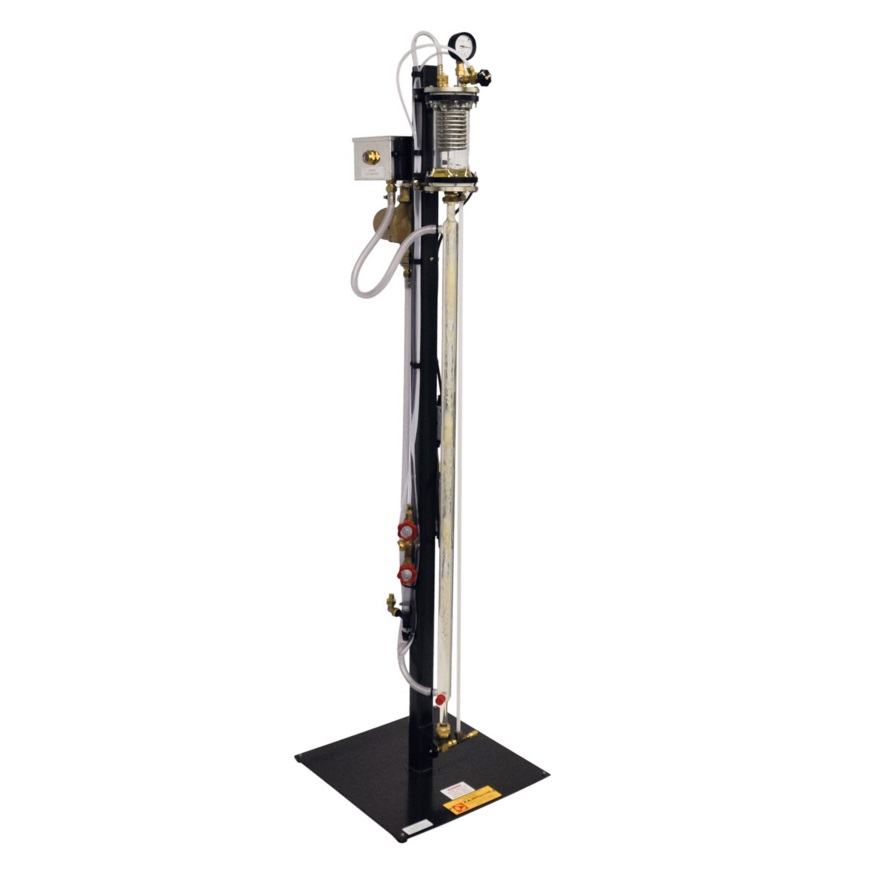

Banc pédagogique d'étude des échanges thermiques en double phase de laboratoire permettant de fournir aux étudiants une démonstration visuelle des phénomènes se produisant dans les tubes de générateur de vapeur de chaudières industrielles. Le banc permet de visualiser tous les processus et les types d'écoulements durant un processus réel (non simulé) d'évaporation, depuis un liquide sous refroidi vers une vapeur surchauffée.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration d'un processus de chauffage accompagné par la formation de vapeur dans un tube, incluant
- Circulation par convection naturelle
- Transfert de chaleur convectif vers un liquide sous-refroidi
- Nucléation dans le liquide sous-refroidi et saturé
- Ebullition
- Flux annulaire
- Entrainment de gouttelettes
- Dessèchement complet vers de la vapeur surchauffée
- Démonstration des deux phases d'écoulement en augmentant le taux de vapeur
- Démonstration de l'effet de l'air dans les condensateurs
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE DES ÉCHANGES THERMIQUES EN DOUBLE PHASE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration d'un processus de chauffage accompagné par la formation de vapeur dans un tube, incluant
- Circulation par convection naturelle
- Transfert de chaleur convectif vers un liquide sous-refroidi
- Nucléation dans le liquide sous-refroidi et saturé
- Ebullition
- Flux annulaire
- Entrainment de gouttelettes
- Dessèchement complet vers de la vapeur surchauffée
- Démonstration des deux phases d'écoulement en augmentant le taux de vapeur
- Démonstration de l'effet de l'air dans les condensateurs
Spécifications techniques requises:
- Châssis : colonne rigide et base en acier, finition avec résine époxy, sur laquelle tous les composants seront montés.
- Echangeur de chaleur : verre Pyrex, tube concentrique à contre courant, avec liquide frigorigène circulant dans le tube générateur intérieur et de l'eau chaude circulant dans le tube annulaire.
- Tube intérieur de 1.5 m de long et environ 16 mm de diamètre intérieur.
- Chambre de condensation: réservoir en verre épais avec plaques d'extrémités en laiton, avec un manomètre monté sur la plaque supérieure, condenseur à serpentin dans lequel circule l'eau de refroidissement et vanne d'évacuation/chargement.
- Pompe : en acier inoxydable et bronze, sans presse-étoupe, de type centrifuge, pour assurer la circulation de l'eau chaude.
- Réchauffeur d'eau : réservoir en verre épais avec couvercle, dans lequel est monté une résistance de chauffe de 500W.
- Pompe à vide : système d'éjecteur d'air contrôlé par circulation d'eau pour extraire l'air du système.
- Sécurité : Soupape de sécurité montée sur la chambre du condenseur. Protection thermique montée sur le réchauffeur. Les composants électriques sont reliés à la terre et protégés par des fusibles.
- Fourni avec manuel d'utilisation avec travaux pratiques
