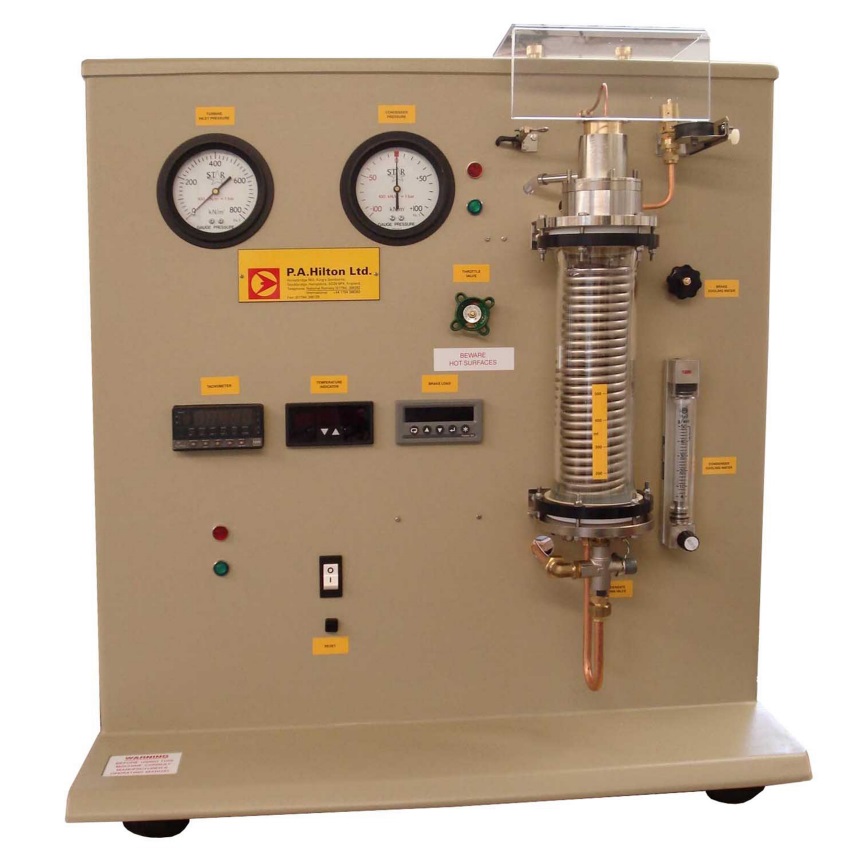

Banc pédagogique d'étude d'une turbine à vapeur - S211
![matériel pédagogique : Banc pédagogique d'étude d'une turbine à vapeur](javascript:fenetreCent("/zoom.php?image=/image_produit/S211.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc pédagogique d'étude d'une turbine à vapeur de laboratoire (ancienne ref S210) permettant d'étudier le principe de fonctionnement d'une turbine à vapeur à cycle de Rankyne réel. Il est composé d'une turbine axiale simple flux, d'un frein à friction refroidi par eau, d'un condenseur à serpentin à eau, ainsi que de toute nécessaire permettant d'effectuer les mesures de pressions, débits, températures, de vitesse et de force. Le banc nécessite un générateur de vapeur tel que notre générateur S201.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
· Détermination du couple, de la puissance et de la consommation spécifique en vapeur dans les deux modes de fonctionnement suivants :
- pression d'entrée constante avec variation de la pression d'échappement
- pression d'échappement constante avec variation de la pression d'entrée.
- Détermination du rapport Puissance/Chaleur lorsqu'on utilise la turbine comme turbine à contre-pression
· Détermination des pertes par frottement en fonction des pressions d'échappement.
· Détermination du rendement isentropique et tracé sur un diagramme température/entropie.
· Détermination du rendement thermique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UNE TURBINE A VAPEUR
Le banc devra être composé d'une turbine axiale simple flux, d'un frein à friction refroidi par eau, d'un condenseur à serpentin à eau, ainsi que de toute l'instrumentation.
Les travaux pratiques fournis devront permettre de réaliser les travaux pratiques suivants:
· Détermination du couple, de la puissance et de la consommation spécifique en vapeur dans les deux modes de fonctionnement suivants :
- pression d'entrée constante avec variation de la pression d'échappement
- pression d'échappement constante avec variation de la pression d'entrée.
- Détermination du rapport Puissance/Chaleur lorsqu'on utilise la turbine comme turbine à contre-pression
· Détermination des pertes par frottement en fonction des pressions d'échappement.
· Détermination du rendement isentropique et tracé sur un diagramme température/entropie.
· Détermination du rendement thermique
Spécifications techniques requises:
- Turbine :
- Turbine axiale à simple flux convergente-divergente de type De Laval montée verticalement.
- Paliers à roulement à billes
- Diamètre 50 mm
- Conditions maximales d'admission de vapeur : 8 bars, 220°C
- Vitesse maxi 40 000 tr/mn
- Puissance approximative 100 W
- Frein :
- Frein à friction monté sur l'axe de la turbine de diamètre 42 mm
- Réglage manuel
- Refroidissement par eau
- Mesure de force de freinage par cellule de charge
- Afficheur numérique de la force de freinage
- Condenseur :
- Installé directement en sortie de la turbine
- Eveloppe en verre épais avec serpentin d'eau de refroidissement
- Vanne deux voies pour la mesure du volume du condensat
- Instrumentation :
- Manomètre 0 à 8 bars de pression d'entrée de vapeur
- Manomètre - 1 à + 1 bar de pression du condenseur
- Afficheur numérique de température muni de 5 thermocouples
- Afficheur numérique de vitesse de rotation de turbine, gamme 0 à 99999 Tr/min
- Afficheur numérique de force de freinage, gamme 0 à 10 N
- Débitmètre 4 à 50 g/s de débit d'eau de refroidissement
- Dispositif de sécurité :
- Ecran polycarbonate de protection de la turbine
- Coupure d'alimentation de vapeur en cas dvitesse supérieure à 40 000 Tr/min ou de surpression du condenseur
- Soupape de sécurité du condenseur.
- Un manuel de fonctionnement avec travaux pratiques en Francais
- Alimentation électrique: 220 V monophasé, 50Hz
- Dimensions : env 750 x 360 x 650 mm
