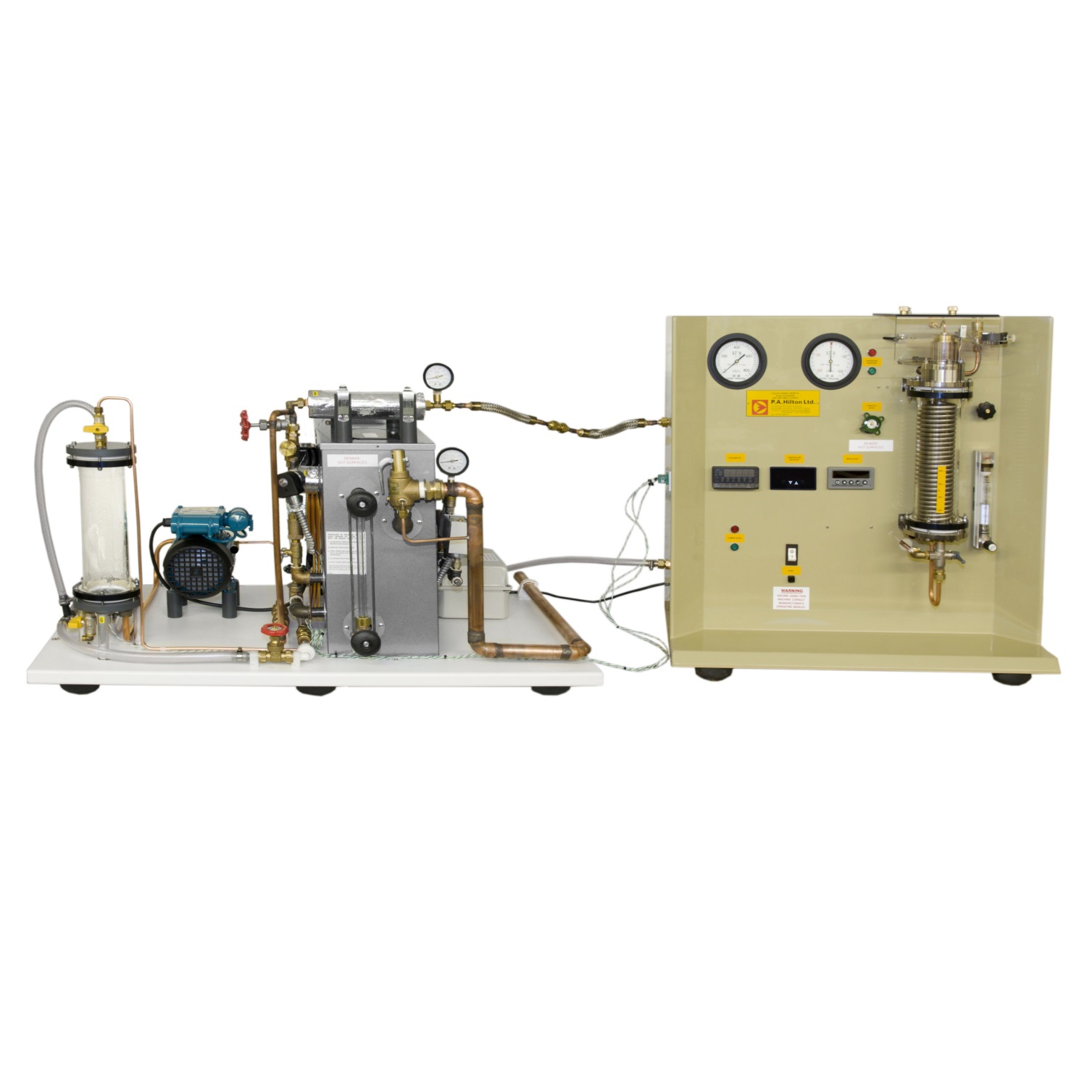

Banc pédagogique d'étude d'une turbine à vapeur avec générateur de vapeur - S220
![matériel pédagogique : Banc pédagogique d'étude d'une turbine à vapeur avec générateur de vapeur](javascript:fenetreCent("/zoom.php?image=/image_produit/S220.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc pédagogique d'étude d'une turbine à vapeur avec générateur de vapeur de laboratoire permettant d'étudier le principe de fonctionnement d'une turbine à vapeur à cycle de Rankyne réel avec chaudière à vapeur, turbine, pompe d'alimentation et condenseur intégrés. L'appareil est fourni avec toute l'instrumentation nécessaire permettant d'effectuer les mesures de pressions, débits, températures, de vitesse et de force. Un module de génération de puissance électrique est disponible en option afin que les étudiants simulent le fonctionnement d'une centrale électrique à vapeur complète où l'objectif est la production de puissance électrique. Un système d'acquisition de données SC220A est également disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etude d'un cycle de Rankine à vapeur réel.
- Détermination des pertes de charges à différentes pressions de d'échappement
- Détermination du couple, de la puissance et de la consommation de vapeur en cours de fonctionnement :
- à pression d'admission constante, mais avec pression d'échappement variable,
- à pression d'échappement constante, mais avec pression d'admission variable.
- Détermination du rendement isentropique.
- Détermination du rendement thermique.
- Détermination du rapport chaleur sur puissance pour différentes pressions d'échappement
- Mesure de la relation pression-température pour l'eau
- Mesure de la qualité de vapeur par étranglement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE D'UNE TURBINE A VAPEUR AVEC GENERATEUR DE VAPEUR
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude d'un cycle de Rankine à vapeur réel.
- Détermination des pertes de charges à différentes pressions de d'échappement
- Détermination du couple, de la puissance et de la consommation de vapeur en cours de fonctionnement :
- à pression d'admission constante, mais avec pression d'échappement variable,
- à pression d'échappement constante, mais avec pression d'admission variable.
- Détermination du rendement isentropique.
- Détermination du rendement thermique.
- Détermination du rapport chaleur sur puissance pour différentes pressions d'échappement
- Mesure de la relation pression-température pour l'eau
- Mesure de la qualité de vapeur par étranglement
Spécifications techniques requises:
- Chaudière: Une chaudière électrique indépendante certifiée avec soupape de sécurité avec système de régulation automatique, pressostat de sécurité, et soupape de sécurité, jauge de niveau d'eau, vanne solénoïde d'alimentation en eau, vanne de commande de l'éjecteur, réservoir de remplissage d'eau, réservoir d'alimentation en eau, filtre d'alimentation en eau, pompe d'alimentation: pompe volumétrique à faible débit.
- Turbine: mono étagée, axiale à impulsion (De Laval) montée sur un arbre vertical avec roulements à billes anticorrosion étanches. La buse d'injection divergente convergent refoule à 20° du plan de rotation de la turbine et le rotor possède des lames avec des entrées et angles refoulement à 45°.
- Diamètre du rotor : 50mm.
- Vitesse maximale de la turbine 40,000 tr/min.
- Puissance : environ 100 W (selon les conditions expérimentales)
- Condenseur refroidit à l'eau: Les condensas de la vapeur du gaz d'échappement de la turbine permettent de mesurer le flux de chaleur rejeté. Réservoir de remplissage d'Eau: Rassemble les condensas du condenseur et les retourne via une pompe à la chaudière.
- Débitmètre: Pour l'eau de refroidissement au condenseur. Permet de mesurer le flux de chaleur rejeté du condenseur.
- Afficheur numérique de température: résolution 0.1ºC, pour affichage des températures mesurées par les 8 thermocouples de types K
- 2 Manomètres: Deux pour le générateur de vapeur -100 à 800 kN/m2, 1 en entrée de la tuyère ? Gamme 0 à 8 bar, 1 pour le condenseur ? Gamme -1 à +1 bar
- Tachymètre de la turbine: capteur optique, affichage numérique 0 à 99 999 tour.min-1 et système de sécurité en cas de vitesse excessive se déclenchant à 40,000 tour.min-1
- Frein de turbine à tambour de diam 42 mm refroidi à l'eau, avec vanne de réglage, Effort du frein de turbine mesuré par cellule de charge et indicateur Numérique.
- Alimentation électrique : 380 Volts, 3 Phases + Neutre + Terre - 50Hz.
- Manuel d'utilisation et d'expérimentation en français
- Dimensions : 650 x 655 x 2000 mm - poids: 118kg.
