Kit pédagogique de montage d'installation frigorifique - 803

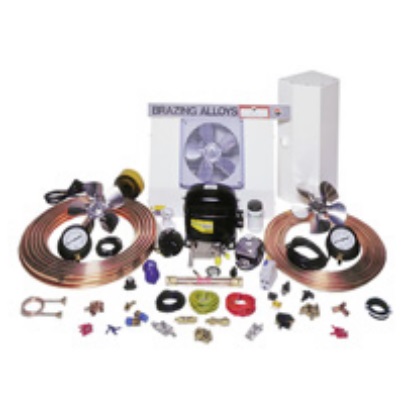

![matériel pédagogique : Kit pédagogique de montage d'installation frigorifique](javascript:fenetreCent("/zoom.php?image=/image_produit/803.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Kit pédagogique de montage d'installation frigorifique complet destiné à la formation professionnelle contenant tous les composants individuels d'un système frigorifique clairement identifiés et étiquetés. Permet aux futurs techniciens de réaliser un groupe de refroidissement permettant de refroidir une chambre froide de 2.5 m3. Des kits d'outillage et de matériel professionnel de maintenance en réfrigération sont disponibles en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude du cycle et des composants du système.
- Démonstration de fuite de chaleur
- Charge thermique du produit
- Utilisation des jauges de service
- Méthode de réglage du pressostat basse pression.
- Pression de refoulement excessive
- Transfert du réfrigérant vers le réservoir de liquide
- Chargement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
KIT DE MONTAGE D'INSTALLATION FRIGORIFIQUE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude du cycle et des composants du système.
- Démonstration de fuite de chaleur
- Charge thermique du produit
- Utilisation des jauges de service
- Méthode de réglage du pressostat basse pression.
- Pression de refoulement excessive
- Transfert du réfrigérant vers le réservoir de liquide
- Chargement
Spécifications techniques requises:
- Appareil fourni sous forme de kit, étiqueté, identifié pour montage sur un châssis en acier avec une base et un panneau arrière en acier inoxydable.
- Un condenseur à refroidissement par air avec contre-pression élevée, un compresseur hermétique
- Vannes d'aspiration et de refoulement
- Raccordements au Manifold de manomètre
- Protection du moteur Intégré
- Évaporateur à air forcé de type soufflante, avec moteur de ventilateur de 15 watts.
- Capot isotherme amovible avec charge thermique variable : 60, 100, 120, 160 ou 200 watts.
- Thermomètre à Cadran.
- Détendeur Thermostatique à équilibrage interne.
- Filtre déshydratant en ligne
- Échangeur Thermique.
- Interrupteur Haute Pression,
- Interrupteur Basse Pression.
- Manomètres
- Un boîtier de commande électrique comprenant des indicateurs / alarmes lumineuses, des contacteurs marche / arrêt, des dispositifs de protection contre les surcharges ainsi qu'un dispositif de courant résiduel afin de protéger contre une éventuelle fuite à la terre.
- Dimensions: 134 x 64 x 165 cm
- Fourni avec manuel d'utilisation avec travaux pratiques
