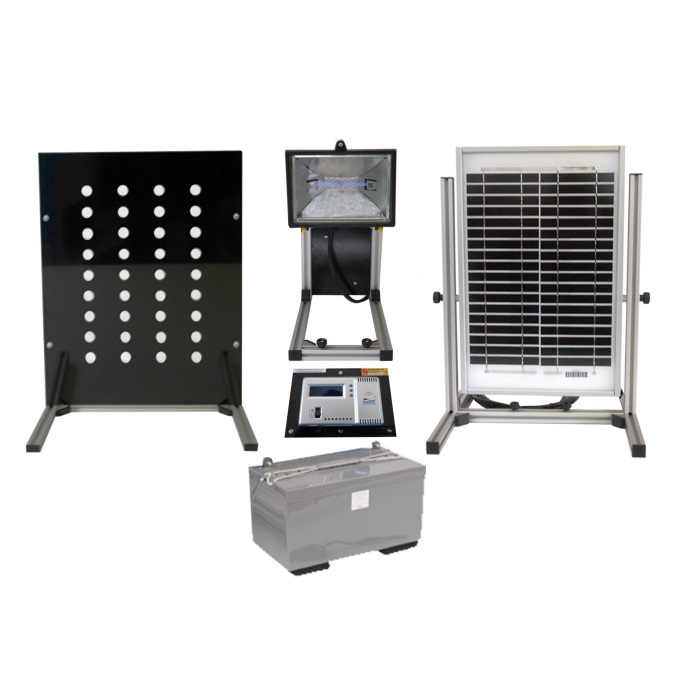

Kit pédagogique d'étude d'un panneau photovoltaïque - RE5802
![matériel pédagogique : Kit pédagogique d'étude d'un panneau photovoltaïque](javascript:fenetreCent("/zoom.php?image=/image_produit/RE5802.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Kit pédagogique permettant d'étudier de manière autonome le fonctionnement d'un système photovoltaique en laboratoire (indoor).
Exploitations pédagogiques
Le système permet de réaliser les travaux pratiques (TP) suivants:
- Étude des composants d'un système photovoltaïque de production d'électricité
- Étude des effets d'ombrage sur une installation solaire réelle.
- Étude de l'effet de la tension de sortie et de la puissance du panneau en fonction du rayonnement solaire et étude du rendement du panneau.
- Étude du système de gestion de charge de la batterie
- Connexion de charges optionnelles à courant continu
Spécifications pour appel d'offres
KIT PÉDAGOGIQUE D'ÉTUDE D'UN PANNEAU PHOTOVOLTAÏQUE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude des composants d'un système photovoltaïque de production d'électricité
- Étude des effets d'ombrage sur une installation solaire réelle.
- Étude de l'effet de la tension de sortie et de la puissance du panneau en fonction du rayonnement solaire et étude du rendement du panneau.
- Étude du système de gestion de charge de la batterie
- Connexion de charges optionnelles à courant continu
Spécifications techniques requises:
- Panneau solaire de 12V nominal avec sortie nominale de 10 W
- Contrôleur de charge numérique permettant d'étudier la puissance délivrée en sortie du panneau photovoltaïque et de contrôler la charge de la batterie.
- Batterie plomb-acide longue durée.
- Simulateur solaire de 500W permettant d'irradier le panneau et de produire de l'énergie électrique en indoor.
- Le système permettra aux étudiants d'étudier l'amplitude relative du rayonnement solaire incident, par rapport à l'énergie produite.
- Voltmètre numérique portable
- Protection contre les surcharges et protection de la batterie.
- Tous les composants seront en basse tension (10-20V DC).
- Manuel d'utilisation et de travaux pratiques
