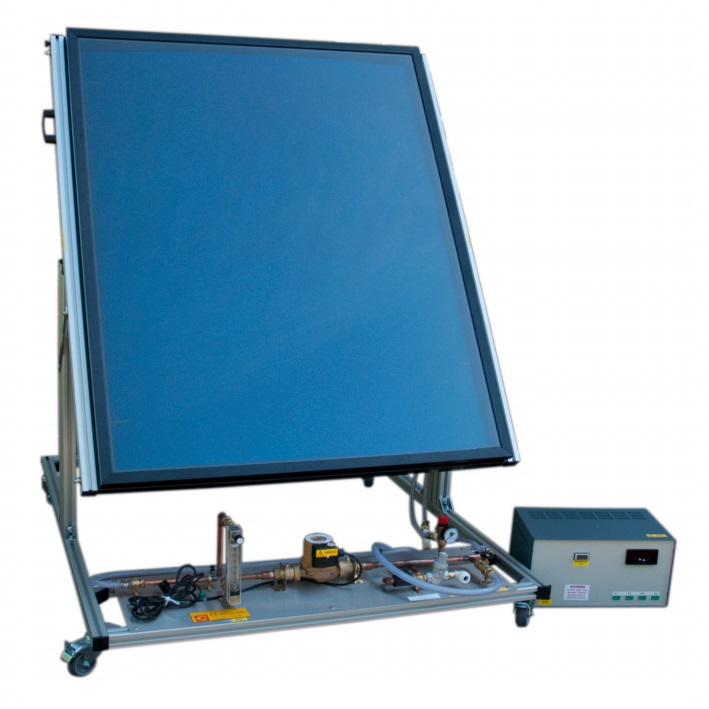

Banc pédagogique d'étude d'un capteur solaire plan - RE551
![matériel pédagogique : Banc pédagogique d'étude d'un capteur solaire plan](javascript:fenetreCent("/zoom.php?image=/image_produit/RE551.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc pédagogique d'étude d'un d'un capteur solaire plan permettant de démontrer les applications pratiques d'un système de chauffage à base d'énergie solaire. Le système est constitué d'un capteur solaire plan sur châssis à inclinaison variable et d'une console déportée commande de la circulation d'eau. L'instrumentation fourni permet la mesure du débit d'eau, des températures de retour et le rayonnement solaire. Un capteur solaire plan à concentration RE550A, un simulateur solaire RE550B, ainsi qu'un système d'acquisition de donnée REC550A sont également disponibles en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesurer le rendement d'un capteur solaire plan
- Analyse du rendement et des pertes de chaleur du capteur solaire en utilisation.
- Étude de la variation de l'énergie incidente sur le capteur solaire et inclination du collecteur.
- Avec l'ajout d'un système optionnel d'acquisition de données informatisé, la variation journalière d'énergie incidente et la performance du système.
- Avec un capteur solaire plan à concentration optionnel, comparaison du rendement avec un capteur solaire plan classique,
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
COLLECTEUR D'ENERGIE SOLAIRE A PANNEAU PLAT
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesurer le rendement d'un capteur solaire plan
- Analyse du rendement et des pertes de chaleur du capteur solaire en utilisation.
- Étude de la variation de l'énergie incidente sur le capteur solaire et inclination du collecteur.
- Avec l'ajout d'un système optionnel d'acquisition de données informatisé, la variation journalière d'énergie incidente et la performance du système.
- Avec un capteur solaire plan à concentration optionnel, comparaison du rendement avec un capteur solaire plan classique.
Spécifications techniques requises:
- Chassis en aluminium monté sur roulettes dont 2 verrouillable
- Un capteur solaire plan de dimension 1500 x 1170 mm monté sur un châssis aluminium à inclinaison réglable monté sur roulettes
- Un pupitre d'instrumentation et de commande de l'eau de circulation reliée au capteur solaire
- Contrôle du débit de l'eau de refroidissement pour régler la température de fonctionnement du système
- L'instrumentation permettra de mesurer le débit de l'eau de circulation, les températures de l'eau en entrée du panneau solaire, de l'eau circulant dans le panneau, de l'eau en sortie du panneau, de la température ambiante de l'air et le rayonnement solaire.
- L'énergie solaire incidente sera mesurée à l'aide d'un solarimètre avec afficheur numérique
- Afficheur numérique de température et de rayonnement solaire
- Un rapporteur avec précision à 1° et un indicateur de niveau réglable seront fournis pour permettre le réglage du panneau.
- Une boussole
- Un capteur solaire plan à concentration doit être disponible en option ainsi
qu'un système d'acquisition de données informatisé optionnel.
- Dimensions : env 1800 x 1500 x 1270mm,
- Fourni avec manuel d'utilisation et de travaux pratiques en Français
