Banc didactique d'étude d'une éolienne avec restitution sur réseau - EOLYPP
![matériel pédagogique : Banc didactique d'étude d'une éolienne avec restitution sur réseau](javascript:fenetreCent("/zoom.php?image=/image_produit/EOLYPP.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc d'essais abordant l'étude d'une éolienne en hypersynchrone dans ses aspects production électrique, à l'exclusion des aspects mécaniques.
En raison des nuisances sonores et des courants d'air incompatibles avec une ambiance de salle de classe, l'hélice est remplacée par un moteur entraînant, à vitesse variable.

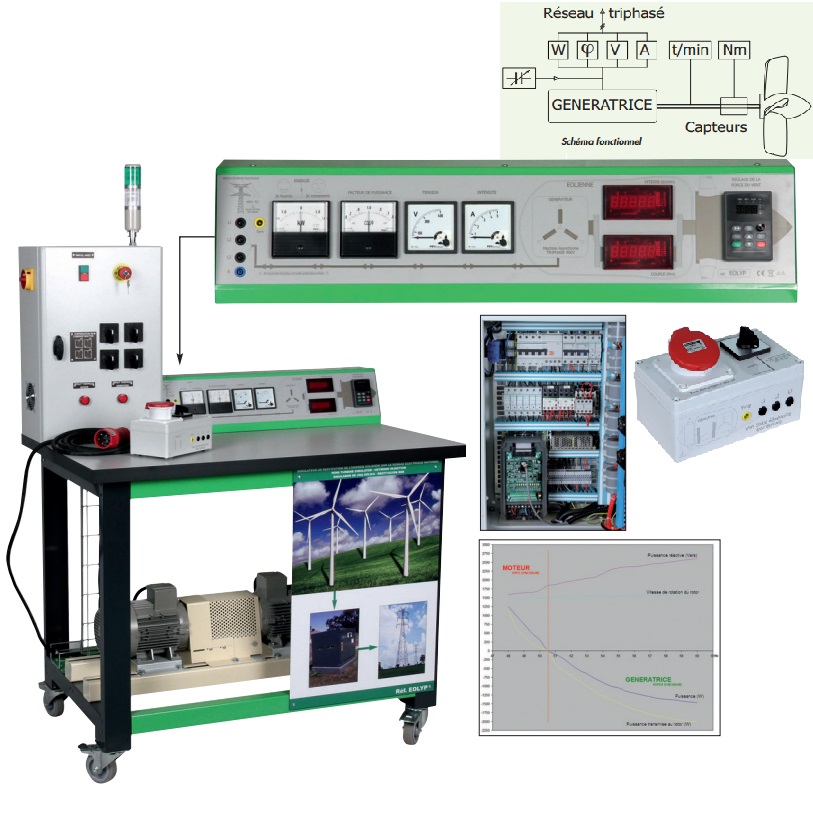

Le schéma fonctionnel présente le principe de fonctionnement. Les composants de sécurité, placés dans l'armoire électrique, n'y sont pas représentés afin de simplifier la lecture.
L'hélice dont l'opérateur règle la vitesse, entraîne la génératrice de 0 à 1800 t/min.
Deux capteurs placés sur la ligne d'arbres, renvoient vers le pupitre qui les affiche, les informations vitesse de rotation et couple.
La génératrice est couplée au réseau triphasé public, à travers un banc de mesures électriques, indiquant :
? puissance active renvoyée vers le réseau
? tension entre phases
? intensité
? facteur de puissance
Le wattmètre à zéro central montre que selon la vitesse d'entraînement, la génératrice consomme ou produit de l'énergie mettant ainsi en évidence les fonctionnements en
hypersynchrone et hyposynchrone. Le déphasage tension/courant évolue lui aussi avec la vitesse de rotation ainsi que l'indique le cos?mètre à zéro central. La batterie de
condensateurs réglable permet d'ajuster le cos? au voisinage de 1 selon la vitesse et la puissance produite.
Une interface d'acquisition est disponible en option sous la référence EOLCOM2P pour permettre de relever, puis tracer sur ordinateur les caractéristiques de la Tension, de l'Intensité et de la Puissance fournis au réseau.
Le logiciel permet d'afficher ces grandeurs électriques en temps réel puis de les récupérer au format Excel.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Comprendre les principes mécaniques et électriques d'une éolienne
- Etudier les différents modes de fonctionnements hyposynchroneet hypersynchrone d'un moteur asynchrone.
- Etudier la synchronisation sur le réseau national.
- Relever le cosphi à l'aide d'une batterie de condensateurs et étudier les conséquences.
- Tracer les caractéristiques électriques de la chaine de production d'énergie.
- Calcul du rendement global.
- Etude du fonctionnement en site isolé
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SIMULATEUR D'EOLIENNE AVEC RESTITUTION SUR RESEAU
Le banc proposé devra permettre d'étudier une éolienne en hypersynchrone dans ses aspects production électrique.
Les travaux pratiques Fourni devront permettre de réaliser les objectifs suivants:
- Comprendre les principes mécaniques et électriques d'une éolienne
- Etudier les différents modes de fonctionnements hyposynchroneet hypersynchrone d'un moteur asynchrone.
- Etudier la synchronisation sur le réseau national.
- Relever le cosphi à l'aide d'une batterie de condensateurs et étudier les conséquences.
- Tracer les caractéristiques électriques de la chaine de production d'énergie.
- Calcul du rendement global.
- Etude du fonctionnement en site isolé
Spécifications techniques requises:
- 1 châssis sur roulettes
- 1 Moteur asynchrone 1,5 kVA
- 1 Génératrice
- 1 Dynamo tachymétrique
- 1 capteur de couple
- 1 Pupitre de commande avec afficheurs permettant la mesure de la puissance active renvoyée vers le réseau, la tension entre phases, l'intensité, le facteur de puissance
- 1 Armoire électrique
- 1 boîtier de couplage sur le réseau en triphasé
- Génératrice à moteur asynchrone 3 x 400VAC
- Puissance active renvoyée sur le réseau : 0 à 1,2kVA
- Rendement de la génératrice : env 78%
- Variation de vitesse : de 0 à 1800 t/min
- Armoire électrique comprenant: Disjoncteurs 30mA, disjoncteursmagnétothermiques et thermiques, Variateur de vitesse 4 kVA avecboîtier de commande sur le pupitre, une batterie de condensateurs à gradins, bouton d'arrêt d'urgence, inter sectionneur, 1 bouton Marche/Arrêt avec bouton poussoir, 4 commutateurs enclenchant les condensateurs pour redresser le cos?, 2 voyants signalant un défaut thermique sur le moteur et la génératrice.
