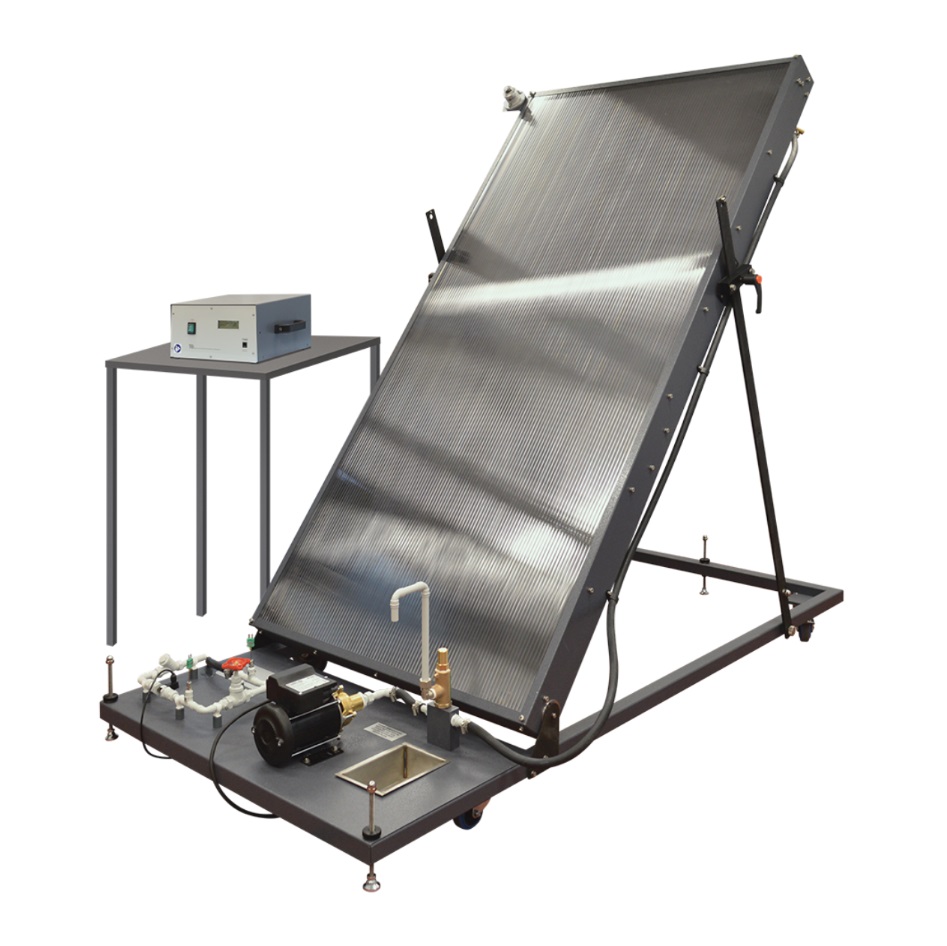

Banc didactique d'étude d'un collecteur solaire plan - TE39
![matériel pédagogique : Banc didactique d'étude d'un collecteur solaire plan](javascript:fenetreCent("/zoom.php?image=/image_produit/TE39.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude d'un collecteur solaire plan basé sur un collecteur solaire plan. Système mobile permettant d'effectuer des études sur la performance d'un collecteur d'énergie solaire plan.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesure du rendement d'un collecteur plan solaire
- Analyse du rendement et des pertes de chaleur
- Etude des variations de l'incidence du rayonnement solaire (variation de l'angle du collecteur) sur les performances du collecteur
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
COLLECTEUR SOLAIRE PLAN EXPERIMENTAL
Le banc devra permettre les exploitations pédagogiques suivantes:
- Mesure du rendement d'un collecteur plan solaire
- Analyse du rendement et des pertes de chaleur
- Etude des variations de l'incidence du rayonnement solaire (variation de l'angle du collecteur) sur les performances du collecteur
Spécifications techniques requises:
- Collecteur plan d'énergie solaire à une seule passe de surface d'environ 1,7 m².
- Rendement maximal : environ 82 %
- Energie absorbée maximale : 1400 W
- Inclinaison variable.
- Milieu absorbant la chaleur : eau
- Circulation par pompe centrifuge env 55 W
- Mesure de l'énergie incidente : par solarimètre
- Thermocouples de type K 0 à 100°C avec afficheur pour les mesures des températures en entrée et en sortie du collecteur, de l'eau froide d'alimentation et de l'air ambiant.
- Soupape de décharge : env 0.69 bar
- Débitmètre pour le débit d'eau 0.1 à 2.5 l/min
- Solarimètre ou pyranomètre pour la mesure du rayonnement incident 0 à 2000 W.m-2
- Un boîtier avec la commande de la pompe et l'afficheur pour le débit, les températures et le rayonnement incident
- Fourni avec manuel d'utilisation et de travaux pratiques
Dimensions : 2400 x 1100 x 1500 mm et 90 kg pour le châssis
360 mm x 180 mm x 330 mm et 8 kg pour le boiter d'instrumentation
