Banc didactique d'étude d'un collecteur solaire experimental de type concentrateur - TE38

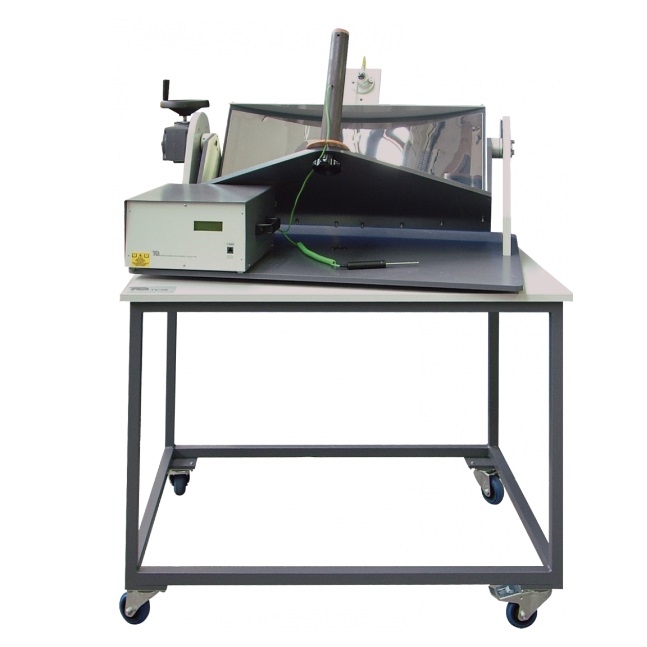

![matériel pédagogique : Banc didactique d'étude d'un collecteur solaire experimental de type concentrateur](javascript:fenetreCent("/zoom.php?image=/image_produit/TE38.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude d'un collecteur d'énergie solaire autonome de type concentrateur monté sur châssis mobile, permettant d'effectuer des études pratiques sur les principes de transformation d'énergie solaire pour produire de l'énergie thermique.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration des performances, des avantages et des limites d'un collecteur d'énergie solaire à concentrateur
- Comprendre comment utiliser efficacement la composante directe du rayonnement solaire
- Mesure du rendement de collecteurs avec ou sans écran de protection transparent
- Mesure des températures maximales obtenues avec un collecteur à concentrateur solaire
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
COLLECTEUR SOLAIRE EXPERIMENTAL A CONCENTRATEUR
Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration des performances, des avantages et des limites d'un collecteur d'énergie solaire à concentrateur
- Comprendre comment utiliser efficacement la composante directe du rayonnement solaire
- Mesure du rendement de collecteurs avec ou sans écran de protection transparent
- Mesure des températures maximales obtenues avec un collecteur à concentrateur solaire
Spécifications techniques requises:
- Collecteur d'énergie solaire à concentrateur monté sur un châssis mobile avec roulettes.
- Réflecteur parabolique en acier inoxydable poli miroir (800 x 300 mm) placé sur un support, guidé par des paliers avec roulements pour le réglage horizontal et vertical - Aire projetée : 0,24 m²
- Collecteur d'énergie de type cylindrique en cuivre avec un thermocouple incorporé
- Quatre collecteurs de différentes tailles. de Surface : 0,0366 m², 0,0431 m² , 0,0564 m² 0,0761 m²
- Couvercle transparent amovible pour le collecteur
- Un pyranomètre (gamme de 0 à 2000 W/m²) sera fixé sur le support du réflecteur afin de mesurer le rayonnement solaire incident.
- Un thermocouple supplémentaire mesurera la température ambiante de référence..
- Une console d'Instrumentation affichera sur un afficheur numérique la température ambiante, la température du collecteur et l'intensité solaire du pyranomètre. Elle possède également un connecteur pour un raccordement à un système d'acquisition de données optionnel.
- Taux de concentration : Réflecteur à collecteur : 15, 20, 25 et 30
- Dimensions et poids : 1100 x 1530 x 850 mm et 80 kg
- Manuel d'utilisation et de travaux pratiques
