Module d'étude de l'effort tranchant - force de cisaillement dans une poutre - STS3
![matériel pédagogique : Module d'étude de l'effort tranchant - force de cisaillement dans une poutre](javascript:fenetreCent("/zoom.php?image=/image_produit/STS3.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

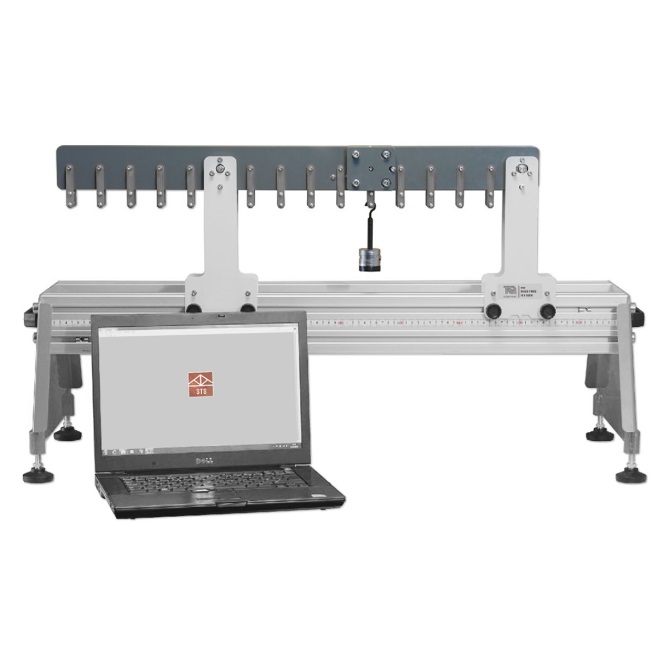

Module expérimental permettant d'illustrer et de prouver la théorie de base sur l'effort tranchant dans une poutre. Le module se monte sur le châssis d'étude des structures et se connecte au module d'acquisition automatique de données et logiciel d'étude des structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Effort tranchant. au niveau de la coupure dû à une variation de la charge ponctuelle
- Effort tranchant au niveau de la coupure dû au déplacement d'une charge ponctuelle
- Effort tranchant au niveau de la coupure dû à une charge uniformément répartie
- Lignes d'influence et superposition
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE L'EFFORT TRANCHANT DANS UNE POUTRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Effort tranchant. au niveau de la coupure dû à une variation de la charge ponctuelle
- Effort tranchant au niveau de la coupure dû au déplacement d'une charge ponctuelle
- Effort tranchant au niveau de la coupure dû à une charge uniformément répartie
- Lignes d'influence et superposition
Spécifications techniques requises:
Doit permettre une lecture directe de l'effort tranchant au niveau de la "coupe" pour des expériences simples et rapides
- Poutre de 0,8 m de long et portée de 0,5 m en appui sur deux supports dont l'un articulé et l'autre comme support à rouleau
- Une cellule de charge au niveau de la coupe à mi-portée de la poutre permettra la mesure de l'effort tranchant
- Possibilité de créer des efforts tranchants positifs et négatifs
- Chaque support comprendra un index afin de pouvoir repérer précisément sa position
- Câble
- Quatre crochets de poids
- 50 Masses de 20 g
- Deux barres de charge uniformément répartie
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives.
- Dimensions : 840 x 80 x 300 mm
- Manuel d'utilisation et de travaux pratiques
