Système de visualisation d'écoulement par bulles d'Hydrogène conçu pour permettre de visualiser les lignes de courant complexes associées aux écoulements d'eau passant au travers ou à la limite d'objets solides. La technique de visualisation par bulles hydrogène est extrêmement visuelle et est particulièrement adaptée à des démonstrations en cours ou séances de TP. Un flux de petites bulles hydrogènes suit de manière précise l'écoulement d'eau et indique clairement toute variation de la direction de l'eau lorsqu'il s'écoule autour des objets au niveau de sa trajectoire.

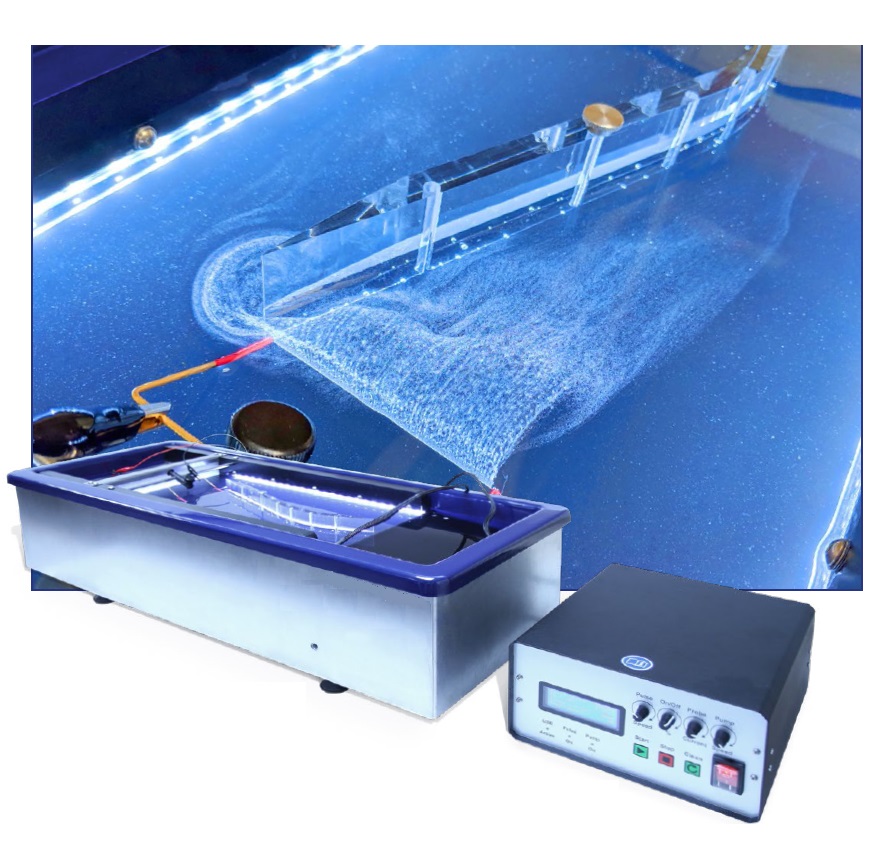

Le système est fourni complet avec un jeu de modèles en plexiglas, une console de commande électronique et des LEDs à basse tension permettant d'avoir un éclairage amélioré des bulles.
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Visualisation découlements bidimensionnels en utilisant des bulles hydrogènes
- Observation découlements autour dobjets de forme standard (cylindre, profil aérodynamique, etc...)
- Analogie avec les écoulements aérodynamiques
- Séparation découlement
- Formation de Vortex, démonstration des Vortex de Kaman
- Comprendre les écoulements laminaire et turbulent
- Démonstration de la croissance de la couche limite
- Démonstration de la séparation de la couche limite et de la formation de tourbillons
- Analyse quantitative de l'utilisation des lignes de courant à laide des bulles pulsées
- Observation des écoulements autour dobjets conçus par les étudiants (projets détude)
- Présentations/sauvegarde des lignes de courant à laide d'une caméra vidéo ou d'une webcam (en option)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
SYSTÈME DE VISUALISATION D'ÉCOULEMENT PAR BULLES D'HYDROGÈNE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Visualisation découlements bidimensionnels en utilisant des bulles hydrogènes
- Observation découlements autour dobjets de forme standard (cylindre, profil aérodynamique, etc...)
- Analogie avec les écoulements aérodynamiques
- Séparation découlement
- Formation de Vortex, démonstration des Vortex de Kaman
- Comprendre les écoulements laminaire et turbulent
- Démonstration de la croissance de la couche limite
- Démonstration de la séparation de la couche limite et de la formation de tourbillons
- Analyse quantitative de l'utilisation des lignes de courant à laide des bulles pulsées
- Observation des écoulements autour dobjets conçus par les étudiants (projets détude)
- Présentations/sauvegarde des lignes de courant à laide d'une caméra vidéo ou d'une webcam (en option)
Spécifications techniques requises:
- Banc didactique de table compact et autonome permettant détudier la visualisation des écoulements dans de l'eau.
- L'appareil comprendra un bassin découlement avec une veine d'essai et un système de pompage avec recirculation ainsi quune console de commande électronique séparée.
- Pompe à vitesse variable alimenté en basse tension avec un appareil de commande hydraulique particulier situé sous la veine dessai.
- Console de commande électronique incluant des commandes manuelles et un afficheur LCD à 4 lignes et 20 digits
- Les lignes de courant dans l'eau sont indiquées par de petites bulles dHydrogène qui seront générées par un fil cathodique Platine/Iridium parfait interchangeable
- Une source de lumière basse tension éclairera les bulles d'Hydrogène dans la veine d'essai.
- Des études sur la visualisation des écoulements pouront être réalisées en utilisant l'eau brute du robinet sans nécessité dadditifs.
- Un support optionnel pour système vidéo permettant dutiliser un appareil photo, une caméra vidéo ou bien une webcam sera disponible en option.
- Jeu de modèles en plexiglas transparent polis fournis dans un support de rangement :
- Une paire guides droits de 330 mm de long
- Une paire dentretoises pour les guides droits
- Une paire de bloques avec extrémités coudées
- Quatre cylindres de 6 mm, 12 mm, 18 mm et 25 mm de diamètre
- Un profil dail
- Une plaque plate avec l'extrémité coudée
- Un bloc rectangulaire de 70 mm x 40 mm x 20 mm
- Une plaque courbée
- Deux cales à gradins
- Une trousse à outils
- Générateur de pulsation : 3 à 2500 ms
- Source de lumière : 48 LEDs haute intensité
- Cathodes : Largeurs de 35, 50 et de 75 mm
- Cathode : Platine/Iridium
- 3 déversoirs de 5, 7 et 15 mm de haut
- 3 batardeaux
- Dimensions du bassin découlement :largeur 845 mm x hauteur 225 mm
- Alimentation électrique (220 V, 50 Hz, monophasée)
- Manuel d'utilisation et de travaux pratiques
