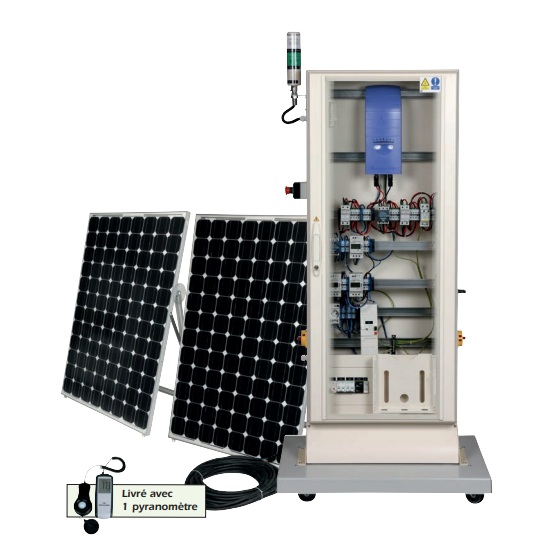

Centrale solaire didactique avec restitution sur le réseau - SOL2P
![matériel pédagogique : Centrale solaire didactique avec restitution sur le réseau](javascript:fenetreCent("/zoom.php?image=/image_produit/SOL2P.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Centrale solaire didactique avec restitution sur le réseau avec onduleur DC/AC de 500W transformant le courant continu issu des panneaux photovoltaïques en courant alternatif 220VAC 50Hz afin de l'injecter de manière synchronisée sur le réseau. L'onduleur est protégé contre toute inversion de polarité et surcharge côté continu ou alternatif. Lorsque les panneaux ne sont pas éclairés, l'onduleur ne consomme aucun courant.
Le système est fourni complet avec 2 panneaux photovoltaiques orientables, un pyranomètre
Un système de charges avec possibilité de prise de mesures est également disponible en option sous la référence HABITAT2P
Nous pouvons également proposer en option un simulateur solaire pour une utilisation de la centrale en laboratoire.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Découvrir les différents éléments d'une installation photovoltaïque.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures électriques des différentes grandeurs.
- Analyser et interpréter les résultats.
- Etudier le rendement et les incidences liées au positionnement des panneaux
- Étudier la chaîne d'énergie (production, stockage, utilisation, revente, comportement énergétique).
- Câbler une installation photovoltaïque.Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
CENTRALE SOLAIRE DIDACTIQUE AVEC RESTITUTION SUR LE RESEAU
Le banc devra permettre les exploitations pédagogiques suivantes:
- Découvrir les différents éléments d'une installation photovoltaïque.
- Appréhender et comprendre les éléments de sécurité présents.
- Réaliser les mesures électriques des différentes grandeurs.
- Analyser et interpréter les résultats.
- Etudier le rendement et les incidences liées au positionnement des panneaux
- Étudier la chaîne d'énergie (production, stockage, utilisation, revente, comportement énergétique).
- Câbler une installation photovoltaïque.
Spécifications techniques requises:
- Système composé d'une armoire technique de centrale solaire normalisée sur châssis à roulettes et de 2 panneaux photovoltaïques
- Armoire technique électrique ouverte de grande dimensions (780 x 550 x 1800mm) avec accès aux différents composants :
- 2 sectionneurs
- 1 différentiel 500mA -30A
- 1 différentiel 30mA
- 1 parafoudre + fusibles
- 3 compteurs résolution 100Wh
- 1 Coup de poing ARU
- 1 ensemble de connecteurs photovoltaïques
- 1 Onduleur 500W entrée 65 à 125VDC / Sortie 230 VAC -50 Hz synchronisable sur le réseau protégé contre toute inversion de polarité et surcharge côté continu ou alternatif.
- 2 Panneaux photovoltaïques de 215wc sur châssis inclinable
- Tension en circuit ouvert : 46 VDC
- Courant de court-circuit : 6,3A
- Tension de service optimale : 37VDC
- Intensité de service optimale : 5,7A
- Puissance maximale : env 215Wc ± 10%
- Raccordements étanches IP65 1000V sur l'arrière du panneau
- Type des cellules : au silicium monocristallin
- Châssis robuste en aluminium
- Sortie 37VDC - 5,2A 215Wc par panneau sur 2 bornes photovoltaïques
- Rapporteur permettant la mesure de l'angle d'inclinaison réglable de 5° à 70°
- Dimensions en position repliée : 1600 x 700 x 300mm à ± 10%
- Fourni avec pyranomètre et câble de 30 mètres de long pour le raccordement des pan-neaux solaires
-Manuel d'utilisation avec dossier pédagogique élève et professeur en français
